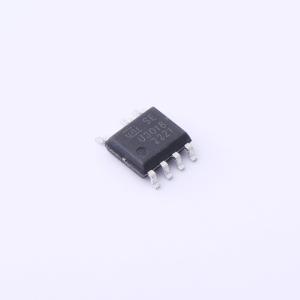

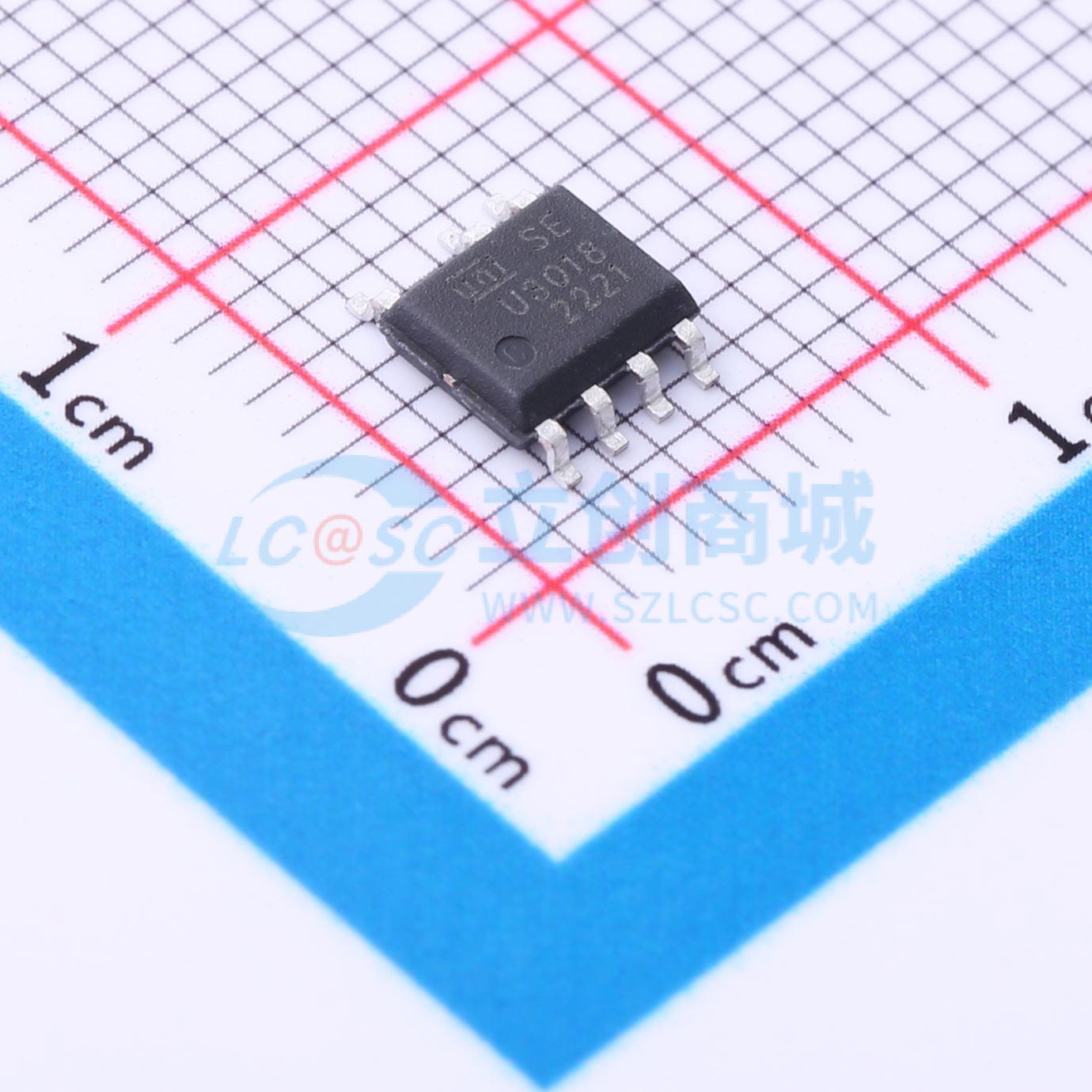

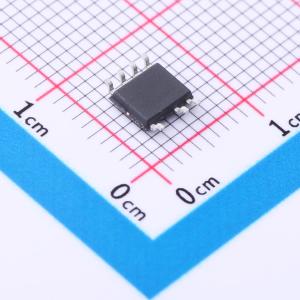

温馨提醒：图片仅供参考，商品以实物为准
U3018
降压型 18V~180V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3018(D)是一款高性能低成本PWM控制功率器,适用于离线式小功率降压型应用场合。集成2.5A 180V MOSFET,外围电路简单、器件个数少。支持降压和升降压拓扑,内部无固定时钟驱动MOSFET,系统开关频率随负载变化可实现自动调节。集成多种保护功能,如过载保护、逐周期电流限制、输出过压保护等。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3018
- 商品编号
- C2874738
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.377克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 18V~180V | |
| 输出电压 | 14.3V | |
| 输出电流 | 600mA | |
| 开关频率 | 60kHz | |
| 工作温度 | -40℃~+140℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
U3018(D)是一款适用于离线式小功率降压型应用的高性能低成本PWM控制功率开关。其外围电路简单，所需器件数量少。产品内置高压启动MOSFET，有助于提升系统对浪涌的耐受能力。与传统的PWM功率开关不同，U3018(D)内部没有固定的时钟来驱动MOSFET，其系统开关频率能够根据负载变化自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统工作中可能产生的可闻噪音。此外，芯片内部的峰值电流检测阈值可根据实际负载情况自动调节，有助于降低空载时的待机功耗。U3018(D)集成了完备的、具备自恢复功能的保护功能，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护等。
商品特性
- 输入电压范围：18V ~ 180V（输出14.3V）
- 集成2.5A 180V MOSFET
- 集成200V高压启动电路
- 采用多模式控制，工作无异音
- 支持降压和升降压拓扑结构
- 默认输出14.3V
- 待机功耗低于50mW
- 具备良好的线性调整率和负载调整率
- 集成软启动电路
- 内部保护功能：过载保护、逐周期电流限制、输出过压保护、以及VDD过压、欠压和电压钳位保护
应用领域
- 电信90V电源系统
- 以太网POE
- 工业控制
- 逆变器系统
