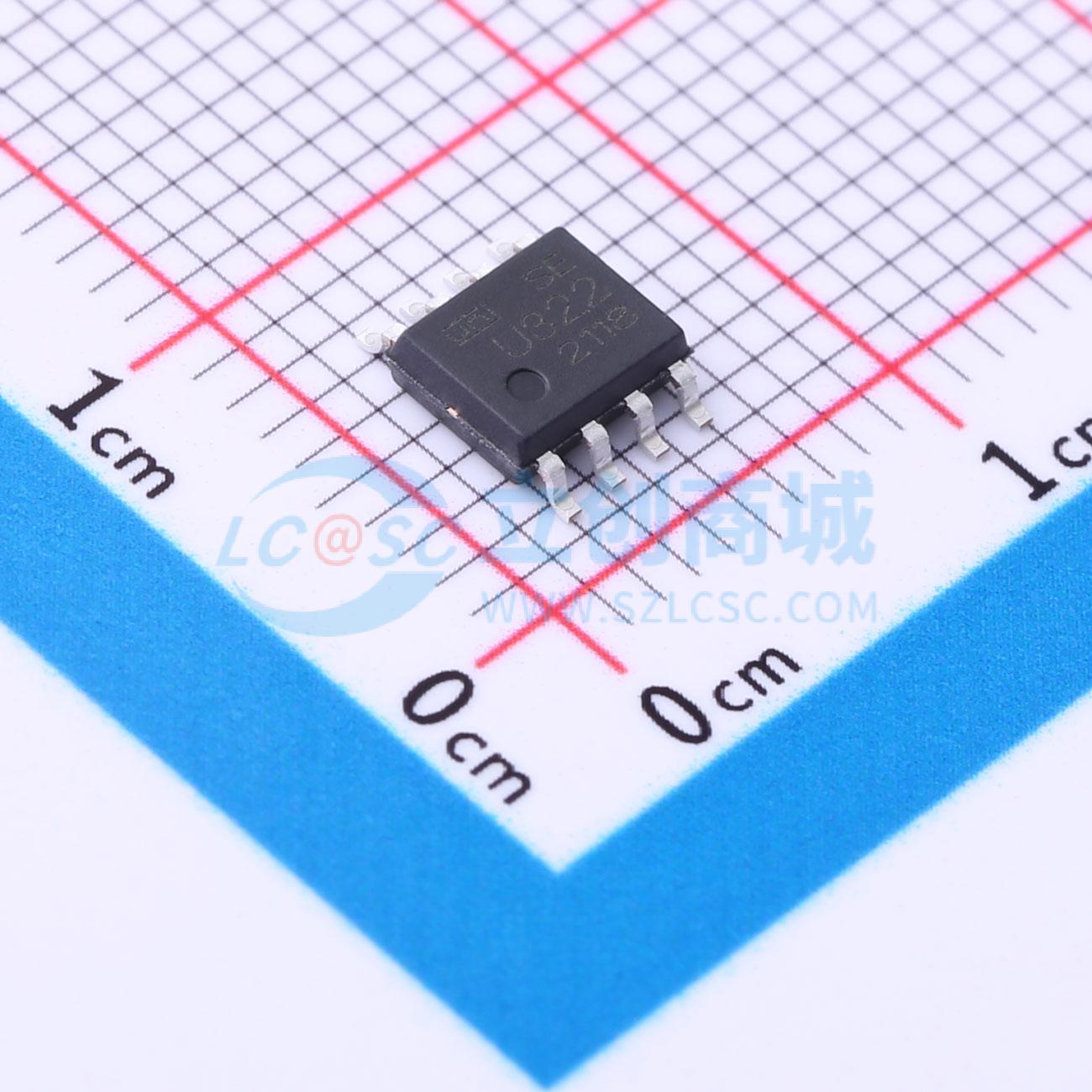

U322
升降压型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U322是一款高性能低成本PWM控制功率器,适用于离线式小功率升压、降压和升降压型应用场合。集成200V高压启动电路和限流电阻,支持多模式控制,具有完备的保护功能。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U322
- 商品编号
- C2874735
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型；升降压型 | |
| 工作电压 | - | |
| 输出电压 | 12.5V | |
| 输出电流 | - | |
| 开关频率 | 40kHz~60kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；降压-升压式；降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
U322是一款高性能低成本PWM控制功率器件，适用于离线式小功率升压、降压和升降压型应用场合，外围电路简单、器件个数少。产品内置高耐压MOSFET可提高系统浪涌耐受能力。与传统的PWM控制器不同，U322内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。U322集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。
商品特性
- 集成200V高压启动电路
- 集成限流电阻（默认1.2A）
- 多模式控制、无异音工作
- 支持升压、降压和升降压拓扑
- 默认12.5V输出（FB脚悬空）
- 待机功耗低于50mW
- 良好的线性调整率和负载调整率
- 集成软启动电路
- 内部保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压和电压钳位保护
- 超低静态工作电流，典型值为200μA
- 高压启动电路和超低待机功耗（<50mW）
- 逐周期峰值电流限制和前沿消隐（消隐时间约300ns）
- 多模式PWM控制（调频与调幅结合）
- 软启动时间典型值为4ms
- 输出过压保护（当FB脚电压连续3个周期高于2.4V时触发）
- 过载保护/短路保护（带防误触发逻辑）
- 异常过流保护（AOCP，典型阈值为0.9V）
- 过热保护（结温超过150℃时进入自动重启模式）
- 优化的动态响应
- 消除可闻噪音
- VDD过压保护（典型值28V）和VDD电压钳位（30V稳压管）
- 软驱动电路优化系统EMI性能
应用领域
- 小家电电源
- 工业控制
