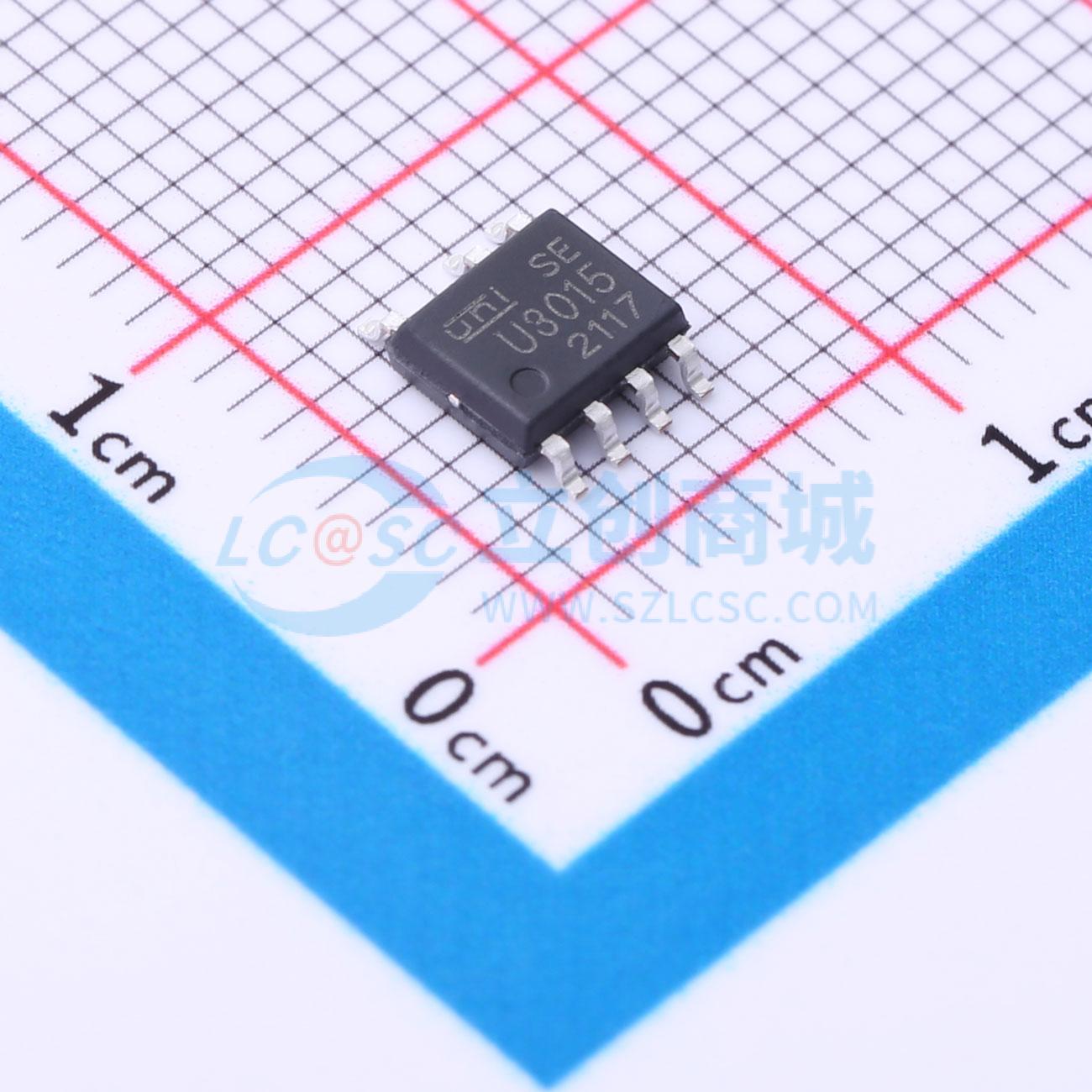

温馨提醒：图片仅供参考，商品以实物为准
U3015
降压型 600mA 12V~180V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3015是一款高性能低成本PWM控制功率器,适用于离线式小功率降压型应用场合。集成2.5A 180V MOSFET,外围电路简单,器件个数少。支持降压和升降压拓扑,具有多模式控制、无异音工作、待机功耗低于50mW等特性。集成多种保护功能,包括过载保护、逐周期电流限制、输出过压保护、过热保护等。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3015
- 商品编号
- C2874737
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~180V | |
| 输出电压 | 14.3V | |
| 输出电流 | 600mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+140℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
U3015是一款高性能低成本PWM控制功率器，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。产品启动模块内置高耐压MOSFET可提高系统浪涌耐受能力。内部无固定时钟驱动MOSFET，系统开关频率随负载变化可自动调节。采用多模式PWM控制技术，有效简化外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，能有效降低空载情况下的待机功耗。集成有完备的带自恢复功能的保护功能，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。U3015系列是集成高压启动和供电功能的多模式PWM控制功率开关，支持离线式非隔离降压和升降压型拓扑电路，适用于小家电电源和线性电源替代等场所，具有输出精度高和外围成本低的特点。
商品特性
- VIN: 12~180V(OUT:ADJ)
- 集成2.5A 180V MOS
- 集成200V高压启动电路
- 多模式控制、无异音工作
- 支持降压和升降压拓扑
- 默认14.3V输出（FB脚悬空）
- 待机功耗低于50mW
- 良好的线性调整率和负载调整率
- 集成软启动电路
- 内部保护功能：过载保护 (OLP)、逐周期电流限制 (OCP)、输出过压保护 (OVP)、VDD过压、欠压和电压箝位保护
应用领域
- 电信90V电源系统
- 以太网POE
- 工业控制
- 逆变器系统
