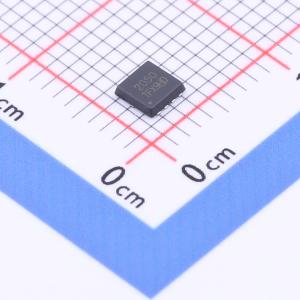

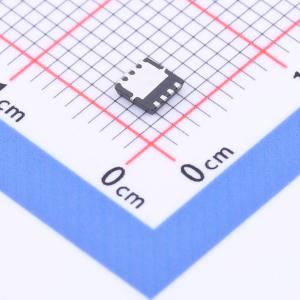

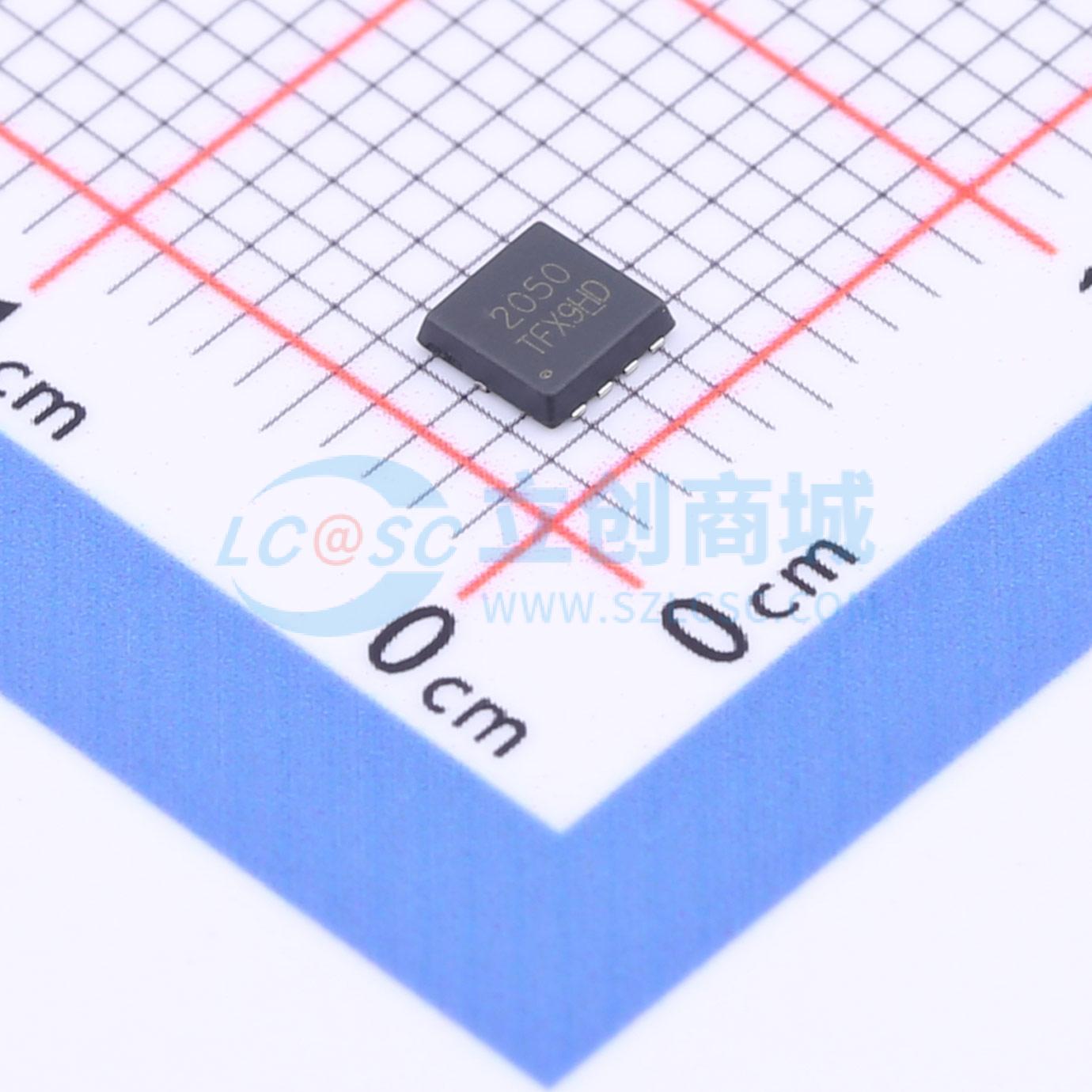

JSM2050
N沟道增强型功率MOSFET 1个N沟道 耐压:20V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于一般开关和低压电源电路、电流能力强、导通电阻低。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM2050
- 商品编号
- C2874710
- 商品封装
- PDFN3333-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 8.5mΩ@2.5V | |
| 耗散功率(Pd) | 51W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 27nC | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 200pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- VDS = 20V,ID = 50A
- RDS(ON) < 6.5 m Ω @ VGS = 2.5 V
- RDS(ON) < 8.5 m Ω @ VGS = 4.5 V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池开关
- 负载开关
- 电源管理
