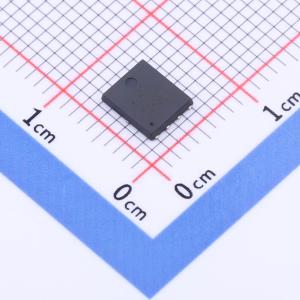

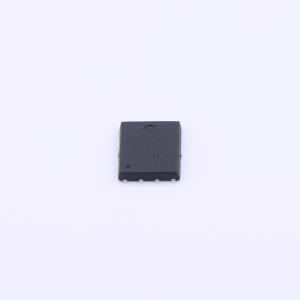

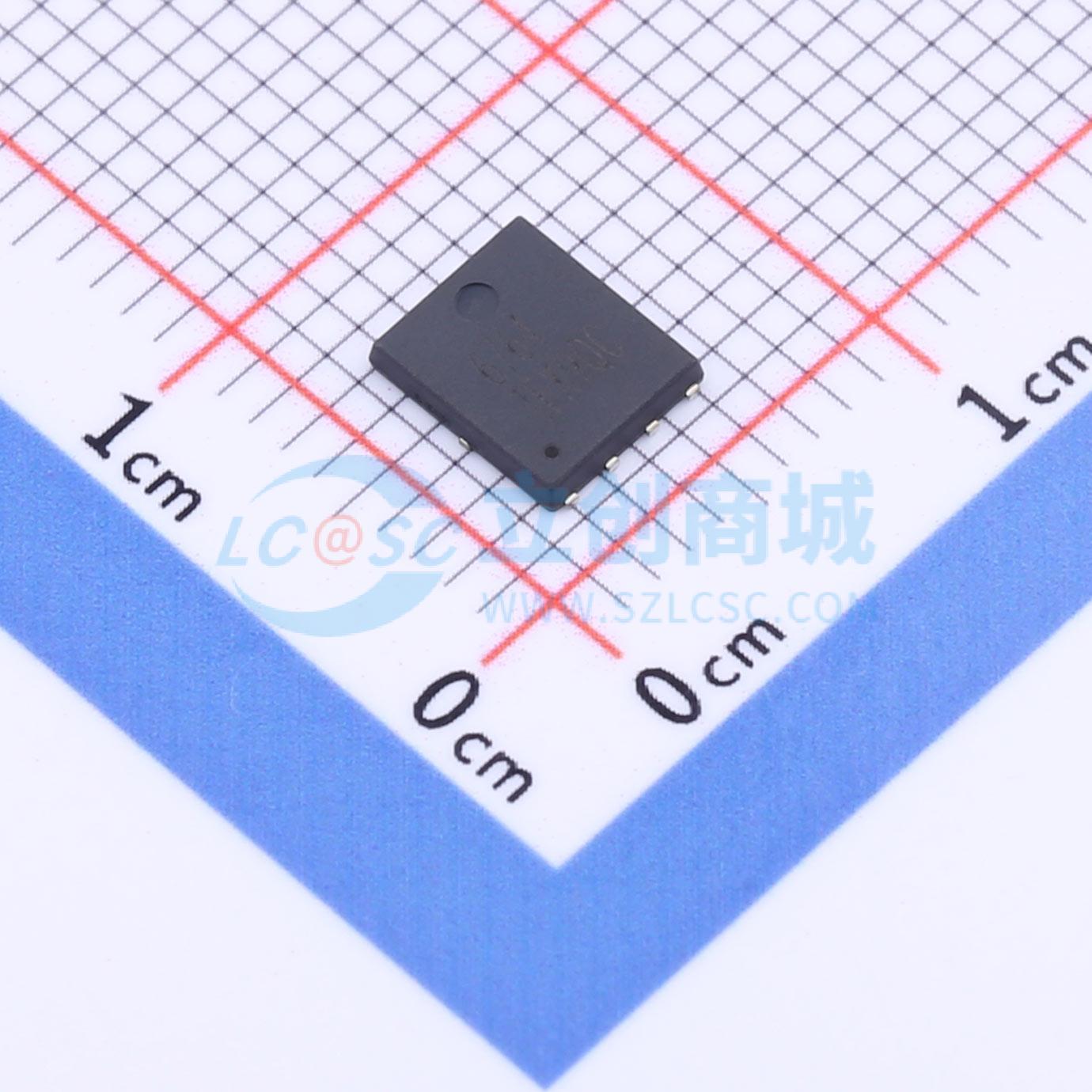

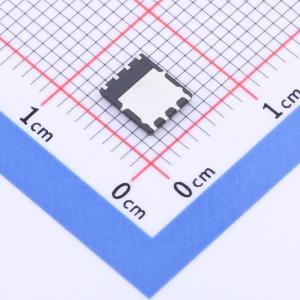

JSM6764
1个N沟道 耐压:30V 电流:85A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 适用于各类中低电压、高效率开关应用。卓越的导通性能与低RDS(ON)，使之成为充电器、LED驱动、DC/DC转换等领域的理想选择。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM6764
- 商品编号
- C2874729
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 5mΩ@4.5V | |
| 耗散功率(Pd) | 42W | |
| 阈值电压(Vgs(th)) | 1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 2.12nF | |
| 反向传输电容(Crss) | 69pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 700pF |
商品特性
- 100%非钳位感性开关(UIS)测试
- 100%栅极电阻(Rg)测试
- 沟槽功率aMOS技术
- 低导通电阻RDS(ON)
- 低栅极电荷
- 高电流承载能力
- 符合RoHS标准且无卤
应用领域
- 计算机领域的直流-直流(DC/DC)转换器
- 电信和工业领域的隔离式直流-直流(DC/DC)转换器
