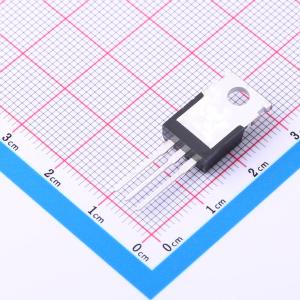

温馨提醒：图片仅供参考，商品以实物为准
NCEP039N10
N沟道,电流:135A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP039N10
- 商品编号
- C2686665
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 135A | |
| 导通电阻(RDS(on)) | 3.65mΩ@10V,65A | |
| 耗散功率(Pd) | 220W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 150nC@10V | |
| 输入电容(Ciss@Vds) | 9.685nF@50V | |
| 反向传输电容(Crss) | 60pF@50V | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCEP072N10采用了超级沟槽II技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 100V,ID = 135A
- RDS(ON) = 3.65 mΩ,典型值(TO - 220),@ VGS = 10V
- RDS(ON) = 3.5 mΩ,典型值(TO - 263),@ VGS = 10V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数)
- 极低的导通电阻 RDS(on)
- 175°C 工作温度
- 无铅引脚镀层
- 无铅模塑料
- 100% 进行了单脉冲雪崩耐量测试!
- 100% 进行了 ΔVds 测试!
应用领域
- DC/DC 转换器
- 非常适合高频开关和同步整流
