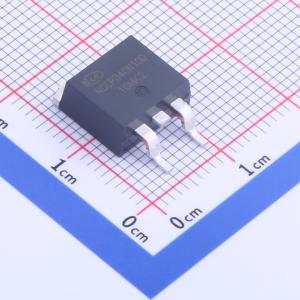

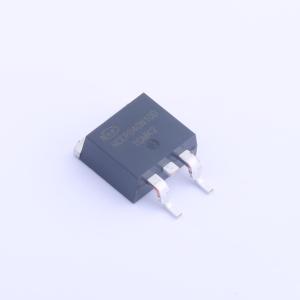

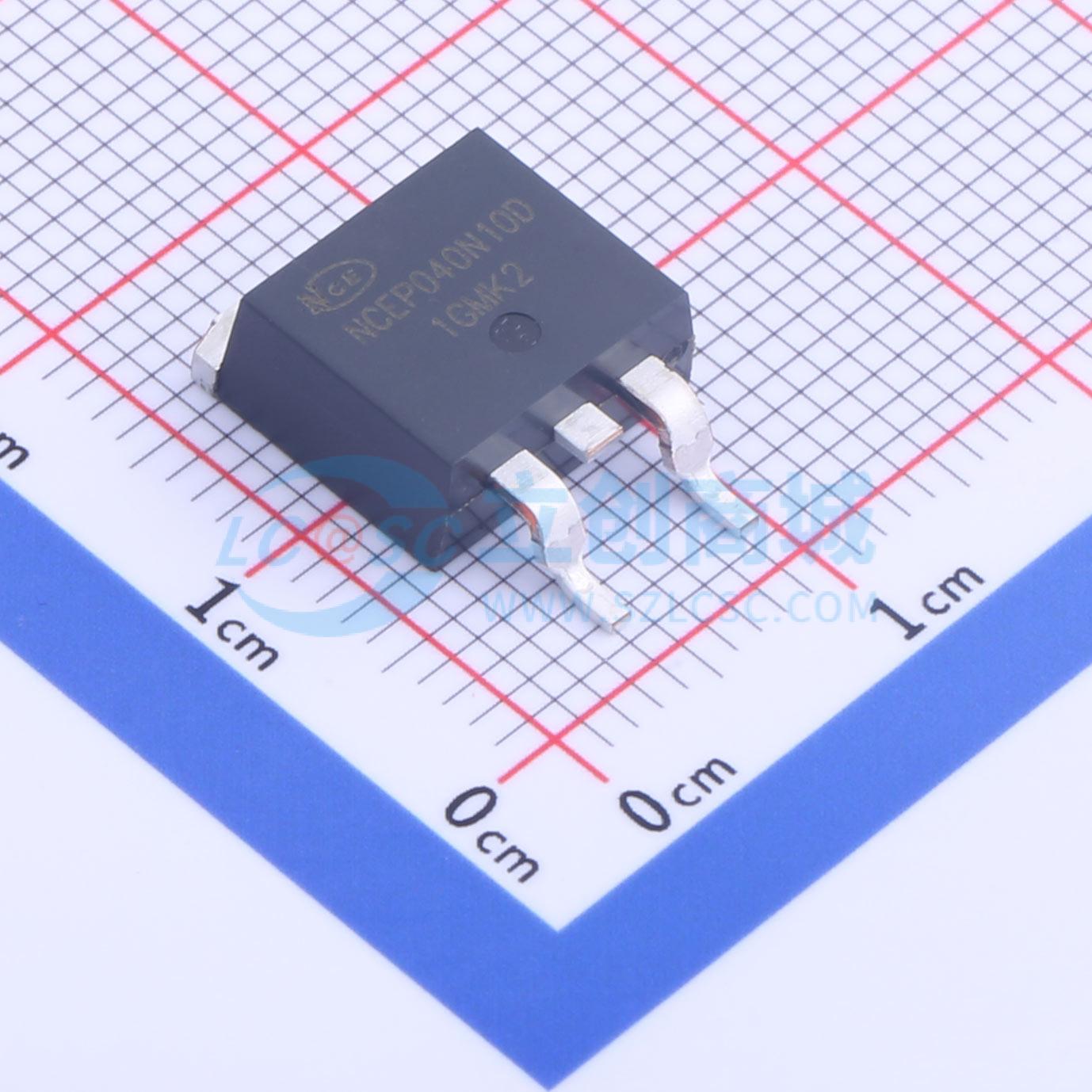

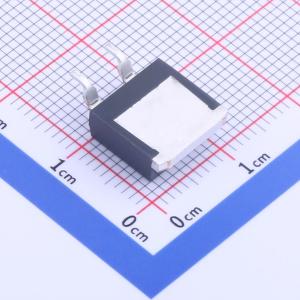

NCEP040N10D实物图
  • NCEP040N10D商品缩略图
  • NCEP040N10D商品缩略图
  • NCEP040N10D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP040N10D

1个N沟道 耐压:100V 电流:130A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
该系列器件采用超级沟槽 II 技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg的组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品型号
NCEP040N10D
商品编号
C2686675
商品封装
TO-263-2L​
包装方式
编带
商品毛重
2.04克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)130A
导通电阻(RDS(on))4mΩ@10V
耗散功率(Pd)210W
属性参数值
阈值电压(Vgs(th))4V@250uA
栅极电荷量(Qg)110nC@10V
输入电容(Ciss)6.3nF@50V
反向传输电容(Crss)40pF@50V
工作温度-55℃~+175℃
类型N沟道

商品概述

该系列器件采用了超级沟槽 II 技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的 RDS(ON) 和 Qg 组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。

商品特性

  • VDS = 100 V,ID = 78 A
  • RDS(ON)=6.8mΩ,典型值(TO - 220 封装)@ VGS = 10V
  • RDS(ON)=8.2mΩ,典型值(TO - 220 封装)@ VGS = 4.5V
  • 出色的栅极电荷×RDS(on) 乘积(品质因数 FOM)
  • 极低的导通电阻 RDS(on)
  • 工作温度可达 175°C
  • 无铅引脚镀层
  • 100% 进行单脉冲雪崩耐量(UIS)测试!
  • 100% 进行 ΔVds 测试!

应用领域

  • 直流 - 直流(DC/DC)转换器
  • 非常适合高频开关和同步整流应用

数据手册PDF
