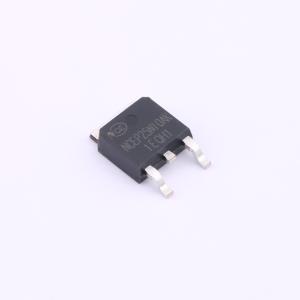

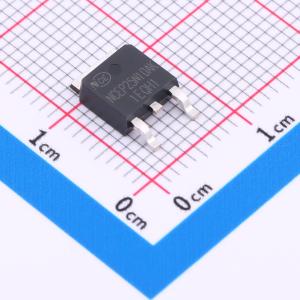

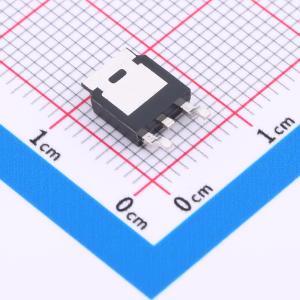

NCEP25N10AK实物图
  • NCEP25N10AK商品缩略图
  • NCEP25N10AK商品缩略图
  • NCEP25N10AK商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP25N10AK

1个N沟道 耐压:100V 电流:35A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCEP25N10AK采用了超级沟槽II技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg组合,传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用
商品型号
NCEP25N10AK
商品编号
C2686694
商品封装
TO-252-2L​
包装方式
编带
商品毛重
0.47克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)35A
导通电阻(RDS(on))25mΩ@10V
耗散功率(Pd)105W
属性参数值
阈值电压(Vgs(th))2.5V@250uA
栅极电荷量(Qg)27.6nC@50V
输入电容(Ciss)1.3176nF@50V
反向传输电容(Crss)19.3pF@50V
工作温度-55℃~+175℃
类型N沟道

商品概述

该系列器件采用了超级沟槽 II 技术,该技术经过独特优化,可提供最高效的高频开关性能。由于漏源导通电阻 (RDS(ON)) 和栅极电荷 (Qg) 极低,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。

商品特性

  • 漏源电压 (VDS) = 100V,漏极电流 (ID) = 300A
  • 漏源导通电阻 (RDS(ON)) = 1.7mΩ,典型值,栅源电压 (VGS) = 10V 时
  • 出色的栅极电荷 × 漏源导通电阻 (RDS(on)) 乘积(品质因数,FOM)
  • 极低的导通电阻 RDS(on)
  • 工作温度达 175°C
  • 无铅引脚镀层
  • 100% 进行单脉冲雪崩耐量 (UIS) 测试!
  • 100% 进行 ΔVds 测试!

应用领域

-直流-直流转换器-非常适合高频开关和同步整流应用
