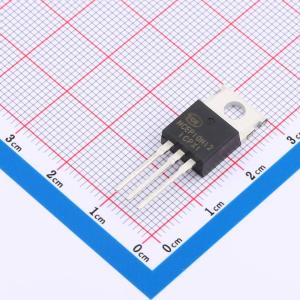

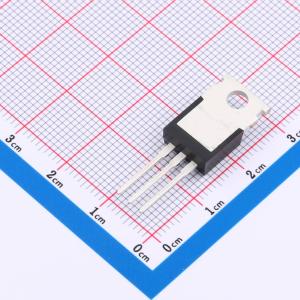

温馨提醒：图片仅供参考，商品以实物为准
NCEP10N12
NCEP10N12
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP10N12
- 商品编号
- C2686707
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.9849克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 10mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
NCEP18N10AG采用了超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 漏源电压（VDS） = 100V，漏极电流（ID） = 40A
- 栅源电压（VGS） = 10V 时，漏源导通电阻（RDS(ON)） = 15.5 mΩ（典型值）
- 栅源电压（VGS） = 4.5V 时，漏源导通电阻（RDS(ON)） = 19.5 mΩ（典型值）
- 出色的栅极电荷 x 漏源导通电阻（RDS(on)）乘积（品质因数 FOM）
- 极低的导通电阻（RDS(ON)）
- 工作温度可达 150°C
- 无铅引脚镀层
- 100% 进行了非钳位感性负载开关（UIS）测试！
- 100% 进行了 ΔVds 测试！
应用领域
- DC/DC 转换器
- 非常适合高频开关和同步整流
