温馨提醒：图片仅供参考，商品以实物为准

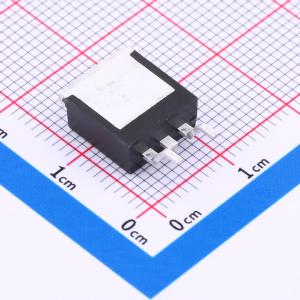

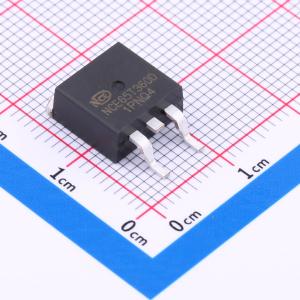

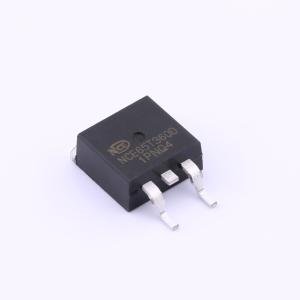

NCE65T360D
1个N沟道 耐压:650V 电流:11.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件采用先进的沟槽栅超结技术和设计，可在低栅极电荷下提供出色的导通电阻。此超结MOSFET符合行业对PFC、AC/DC电源转换和工业电源应用的AC-DC开关电源要求。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE65T360D
- 商品编号
- C2686759
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 11.5A | |
| 导通电阻(RDS(on)) | 360mΩ@10V | |
| 耗散功率(Pd) | 101W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 870pF | |
| 反向传输电容(Crss) | 1.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 54pF |
商品概述
NCEP085N10AS采用超级沟槽II技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 100V，ID = 17A
- RDS(ON) = 8.0mΩ（典型值）@ VGS = 10V
- RDS(ON) = 10.0mΩ（典型值）@ VGS = 4.5V
- 出色的栅极电荷×RDS(ON)乘积（品质因数）
- 极低的导通电阻RDS(ON)
- 工作温度150°C
- 无铅引脚镀层
- 100%进行UIS测试
- 100%进行ΔVds测试
应用领域
- DC/DC转换器-非常适合高频开关和同步整流
