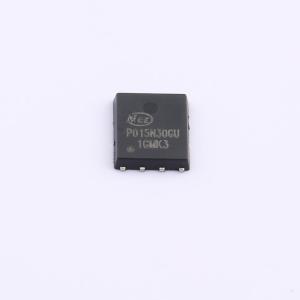

NCEP015N30GU
1个N沟道 耐压:30V 电流:170A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP015N30GU
- 商品编号
- C2686785
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 170A | |
| 导通电阻(RDS(on)) | 2.3mΩ@4.5V | |
| 耗散功率(Pd) | 95W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46.1nC@10V | |
| 输入电容(Ciss) | 2.9881nF | |
| 反向传输电容(Crss) | 100.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.4078nF |
商品概述
NCEP60ND30AG采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压VDS = 30V,漏极电流ID = 170A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) = 1.3mΩ(典型值)
- 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) = 1.9mΩ(典型值)
- 具有出色的栅极电荷×导通电阻乘积(品质因数FOM)
- 极低的导通电阻RDS(ON)
- 工作温度可达150°C
- 引脚无铅电镀
- 100%进行了非钳位感性负载(UIS)测试
- 100%进行了ΔVds测试
应用领域
-直流-直流转换器-适用于高频开关和同步整流
