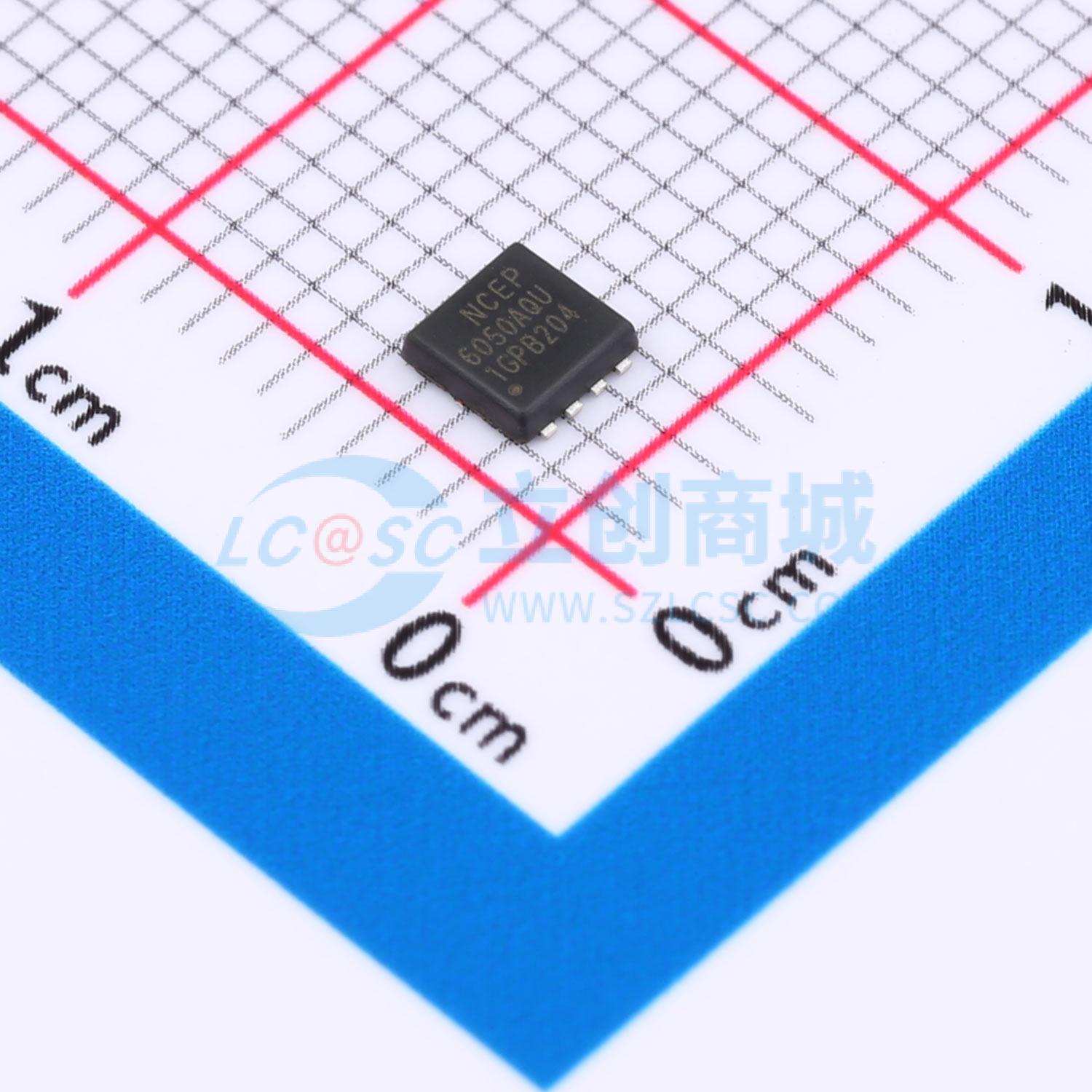

温馨提醒：图片仅供参考，商品以实物为准
NCEP6050AQU
1个N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCEP6050AQU采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP6050AQU
- 商品编号
- C2686775
- 商品封装
- DFN3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 8.8mΩ@4.5V | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.4V@250uA | |
| 栅极电荷量(Qg) | 34.8nC | |
| 输入电容(Ciss) | 2nF@30V | |
| 反向传输电容(Crss) | 9.9pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
该系列器件采用了超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻（RDS(ON)）和栅极电荷（Qg）极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压（VDS）= 120V，漏极电流（ID）= 70A
- 漏源导通电阻（RDS(ON)）= 8.5mΩ，典型值（TO - 220），栅源电压（VGS）= 10V 时
- 漏源导通电阻（RDS(ON)）= 8.2mΩ，典型值（TO - 263），栅源电压（VGS）= 10V 时
- 出色的栅极电荷与漏源导通电阻乘积（品质因数 FOM）
- 极低的导通电阻（RDS(on)）
- 工作温度达 175°C
- 无铅引脚镀层
- 100% 进行了非钳位感性负载开关测试（UIS TESTED）！
- 100% 进行了 ΔVds 测试！
应用领域
- DC/DC 转换器
- 非常适合高频开关和同步整流
