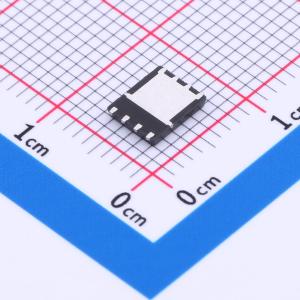

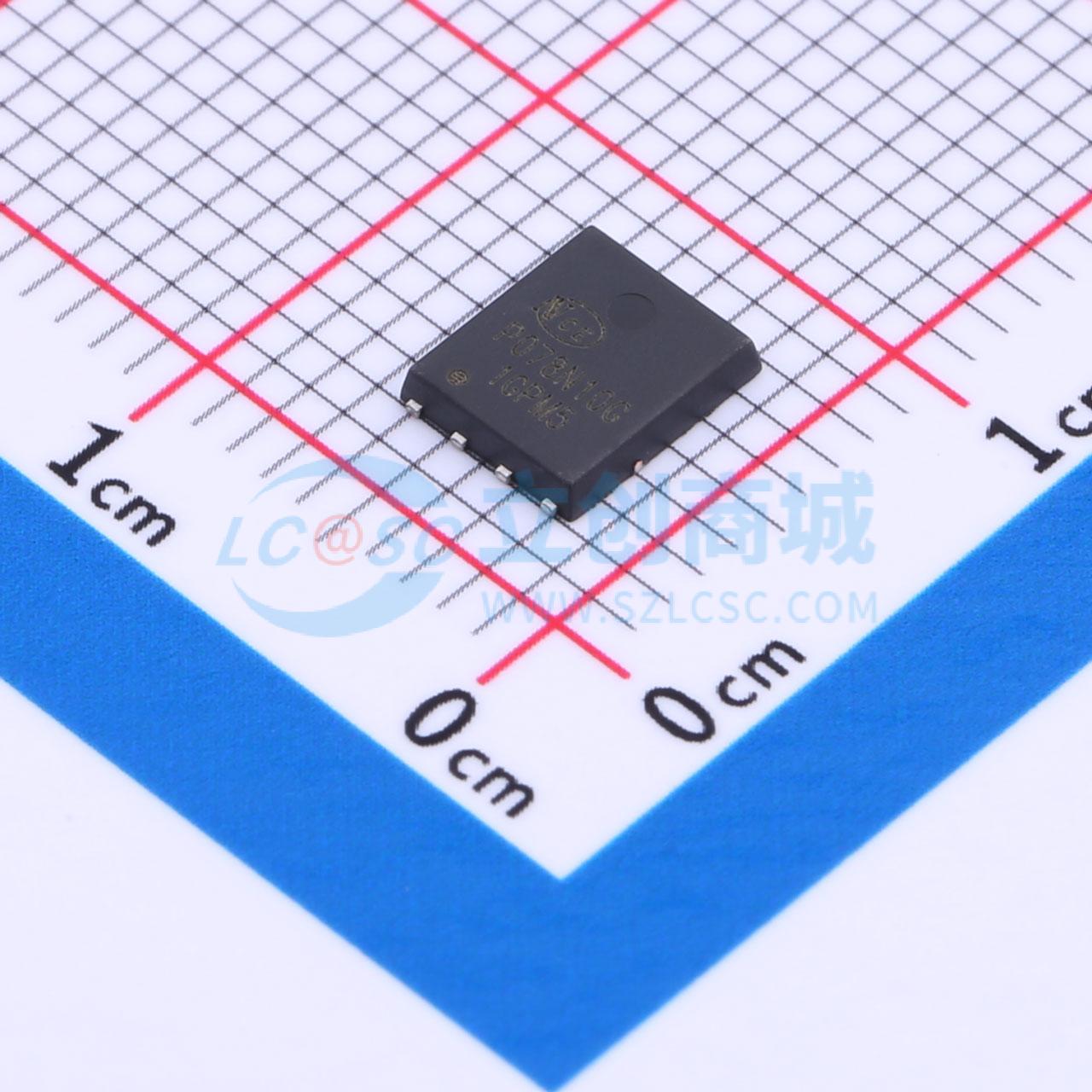

温馨提醒：图片仅供参考，商品以实物为准
NCEP078N10G
N沟道,电流:75A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP078N10G
- 商品编号
- C2686679
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 7.8mΩ@10V | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 3.07nF | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 290pF |
商品概述
该系列器件采用了超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻 (RDS(ON)) 和栅极电荷 (Qg) 的极低组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压 (VDS) = 100V，漏极电流 (ID) = 93A
- 漏源导通电阻 (RDS(ON)) = 6.0mΩ，典型值（TO - 220），栅源电压 (VGS) = 10V 时
- 出色的栅极电荷 × 漏源导通电阻乘积 (FOM)
- 极低的导通电阻 (RDS(on))
- 工作温度达 175°C
- 无铅引脚镀层
- 100% 进行了单脉冲雪崩耐量 (UIS) 测试！
- 100% 进行了 ΔVds 测试！
应用领域
- DC/DC 转换器
- 非常适合高频开关和同步整流
