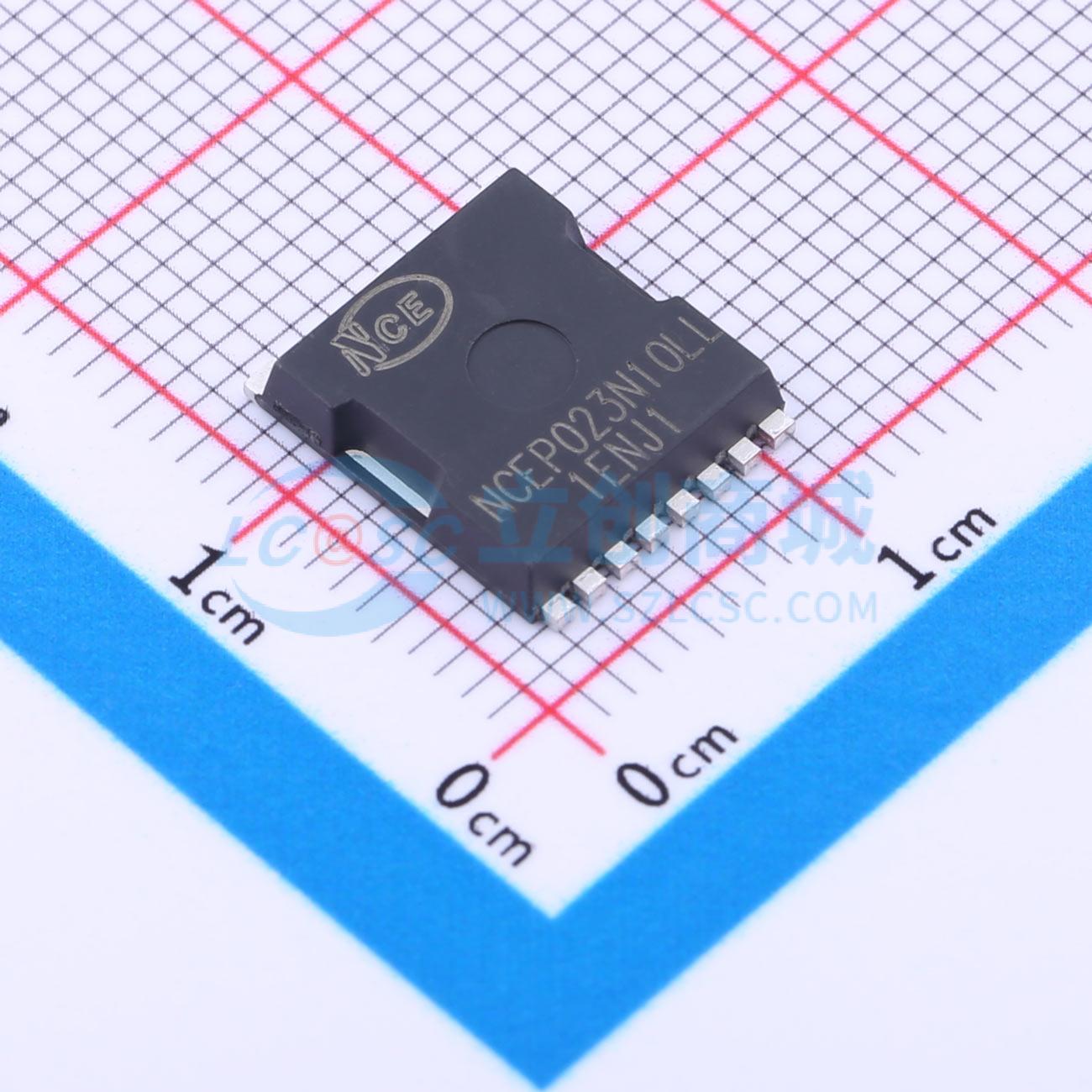

温馨提醒：图片仅供参考，商品以实物为准
NCEP023N10LL
1个N沟道 耐压:100V 电流:300A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件采用超级沟槽 II 技术，经过独特优化，可提供高效的高频开关性能。由于极低的导通电阻 RDS(ON) 和栅极电荷 Qg 的组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP023N10LL
- 商品编号
- C2686686
- 商品封装
- TOLL
- 包装方式
- 编带
- 商品毛重
- 0.995克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 300A | |
| 导通电阻(RDS(on)) | 2.3mΩ@10V | |
| 耗散功率(Pd) | 380W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 240nC@50V | |
| 输入电容(Ciss) | 14nF@50V | |
| 反向传输电容(Crss) | 74pF@50V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
NCEP035N60AG采用超级沟槽II技术，该技术经过独特优化，可提供高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 110A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） = 2.8mΩ（典型值）
- 栅源电压（VGS） = 4.5V时，漏源导通电阻（RDS(ON)） = 3.5mΩ（典型值）
- 出色的栅极电荷×漏源导通电阻（RDS(on)）乘积（品质因数）
- 极低的导通电阻（RDS(on)）
- 工作温度可达150°C
- 无铅引脚镀层
- 100%进行UIS测试！
- 100%进行ΔVds测试！
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流应用
