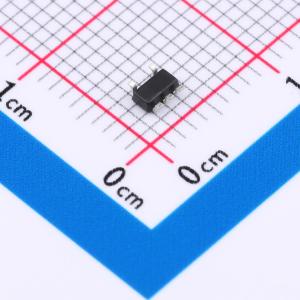

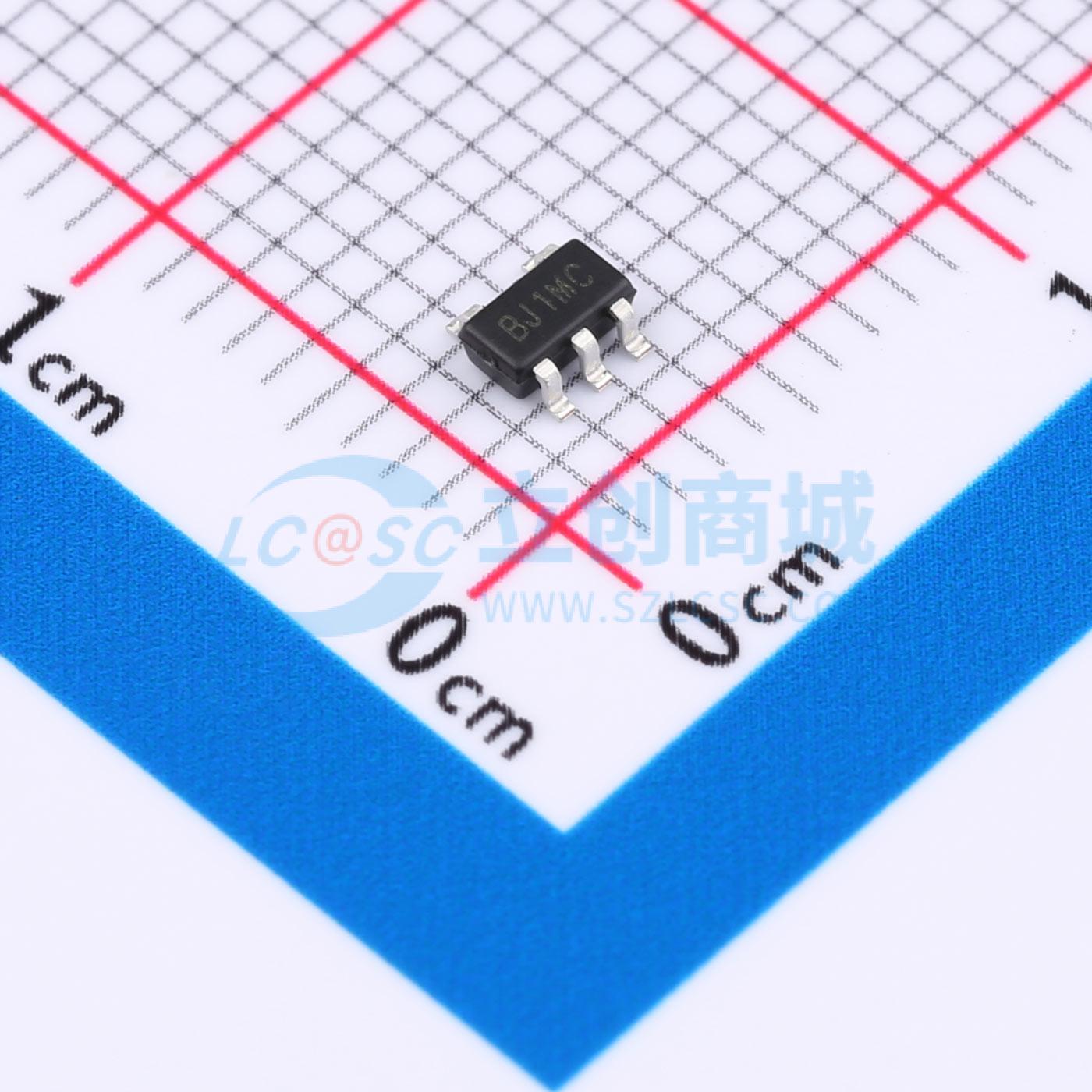

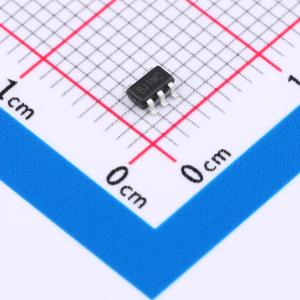

AL5816W5-7

AL5815 和 AL5816 5端可调恒流线性LED控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AL5815 和 AL5816 是五端可调恒流线性 LED 控制器，提供出色的温度稳定性和电流能力。它们可以在 4.5V 到 60V 的宽输入电压范围内工作。凭借其低至 200mV 的电流检测 FB 电压，与传统的线性 LED 驱动器相比，它能以最小的功耗控制 LED 电流。这使其非常适合中高电流 LED。该器件具有高达 15mA 的内部输出驱动能力，能够驱动外部双极型晶体管或 MOSFET。它还提供了以低压降电压和多路 LED 通道驱动更长 LED 串的能力。AL5815 和 AL5816 通过连接在 FB 引脚和 GND 之间的检测电阻来调整和控制 LED 电流。此电阻上的电压被精确控制为 0.2V，从而控制电流。AL5815 具有一个使能 (ENB) 引脚。将 ENB 拉低以使能设备并打开外部晶体管。将 ENB 拉高则会使设备进入低静态电流关断状态。AL5815 内置了启动延迟功能，确保启动时不会出现大电流浪涌。可以通过向 ENB 引脚施加低于 200Hz 的低频 PWM 信号来调整平均 LED 电流。如果需要高于 200Hz 的 PWM 调光，AL5816 用 PWM 引脚替换了使能引脚。该设备可以运行在超过 200kHz 的频率上。AL5815 和 AL5816 提供 SOT25 封装。
品牌名称: DIODES(美台)
商品型号: AL5816W5-7
商品编号: C2678548
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

AL5815 和 AL5816 是五端可调恒流线性 LED 控制器，提供出色的温度稳定性和电流能力。它们可以在 4.5V 到 60V 的宽输入电压范围内工作。凭借其低至 200mV 的电流检测 FB 电压，与传统的线性 LED 驱动器相比，它能以最小的功耗控制 LED 电流。这使其非常适合中高电流 LED。

该器件具有高达 15mA 的内部输出驱动能力，能够驱动外部双极型晶体管或 MOSFET。它还提供了以低压降电压和多路 LED 通道驱动更长 LED 串的能力。

AL5815 和 AL5816 通过连接在 FB 引脚和 GND 之间的检测电阻来调整和控制 LED 电流。此电阻上的电压被精确控制为 0.2V，从而控制电流。

AL5815 具有一个使能 (ENB) 引脚。将 ENB 拉低以使能设备并打开外部晶体管。将 ENB 拉高则会使设备进入低静态电流关断状态。AL5815 内置了启动延迟功能，确保启动时不会出现大电流浪涌。可以通过向 ENB 引脚施加低于 200Hz 的低频 PWM 信号来调整平均 LED 电流。

如果需要高于 200Hz 的 PWM 调光，AL5816 用 PWM 引脚替换了使能引脚。该设备可以运行在超过 200kHz 的频率上。

AL5815 和 AL5816 提供 SOT25 封装。

商品特性

宽输入电压范围：4.5V 至 60V
低参考电压（VFB = 0.2V）
4% 的参考电压容差
最高15mA的双极晶体管驱动能力
AL5815 的低待机电流
AL5816 的 PWM 调光频率高于200Hz
输入欠压锁定
过温关断
完全无铅且完全符合RoHS标准（注释 1 & 2），无卤素和无锑。“绿色”器件（注释 3）
商业和工业照明
户外照明器具灯光

应用领域

商业和工业照明
外部照明
家用电器灯光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~60V
	开关频率	-
	通道数	1
	输出电压	4V
	输出电流	15mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+105℃
	开关管(内置/外置)	外置
	恒流精度	4%
