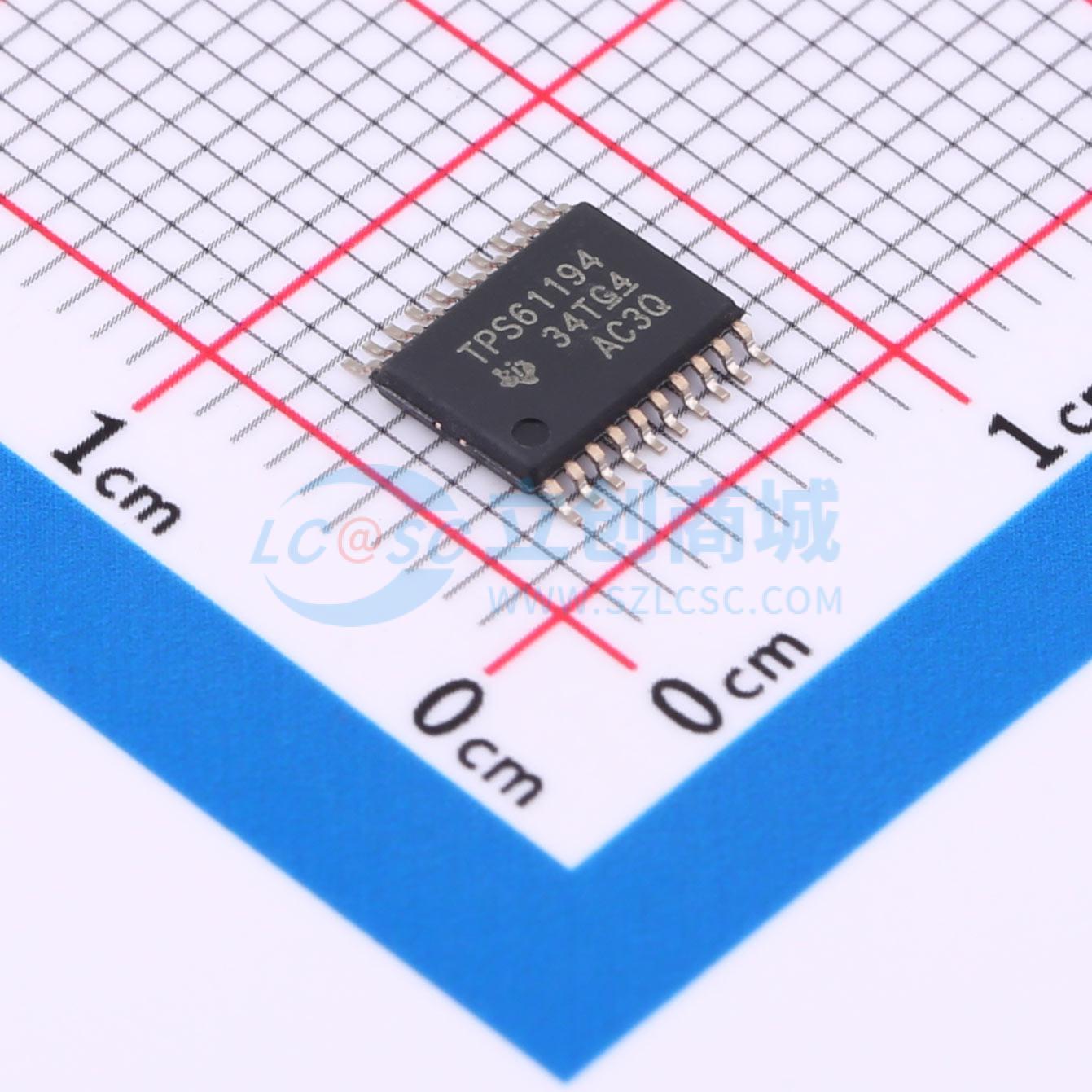

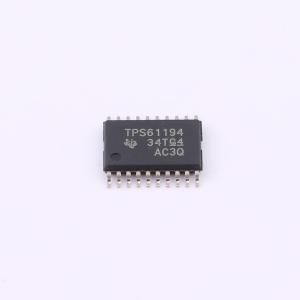

温馨提醒：图片仅供参考，商品以实物为准

TPS61194PWPR

高性能四通道LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61194 低 EMI、高性能 4 通道 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61194PWPR
商品编号: C2678565
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS61194 是一款高效、低 EMI、易于使用的 LED 驱动器，可灵活支持各类应用。该器件具有四路高精度电流阱，可组合使用以提高电流能力。 TPS61194 配备的集成式直流/直流转换器支持升压和 SEPIC 工作模式。该转换器可基于 LED 电流阱余量电压提供自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而更大限度地降低功耗。为了实现 EMI 控制，该直流/直流转换器支持针对开关频率进行展频以及使用专用引脚实现外部同步。 TPS61194 具有 4.5V 至 40V 的宽输入电压范围，可为各种不同的应用提供可靠的支持。TPS61194 集成了丰富的故障检测功能。对于 100Hz 输入 PWM 频率，该器件支持 10000:1 的 PWM 亮度调节比率。

商品特性

输入电压工作范围：4.5V 至 40V
四路高精度电流阱
电流匹配度为 1%（典型值）
LED 灯串电流高达 100mA/通道
可以在外部组合输出，以便为每个灯串提供更高的电流
在 100Hz 时具有 10000:1 的高调光比
用于 LED 灯串电源的集成升压/SEPIC 转换器
输出电压高达 45V
开关频率为 300kHz 至 2.2MHz
开关同步输入
展频，可实现更低的 EMI
丰富的故障检测功能
故障输出
输入电压 OVP 和 UVLO
开路和短路 LED 故障检测
热关断
极少的外部元件数量

应用领域

控制面板中的工业背光系统
工业 PC
测试和测量设备

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~40V
	开关频率	300kHz~2.2MHz
	通道数	4
	输出电压	6V~45V
	输出电流	100mA

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压；SEPIC
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	5%
