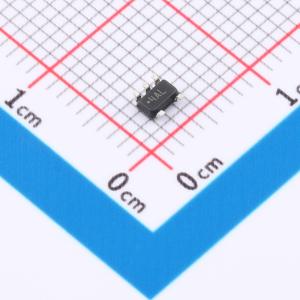

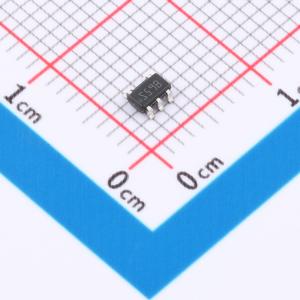

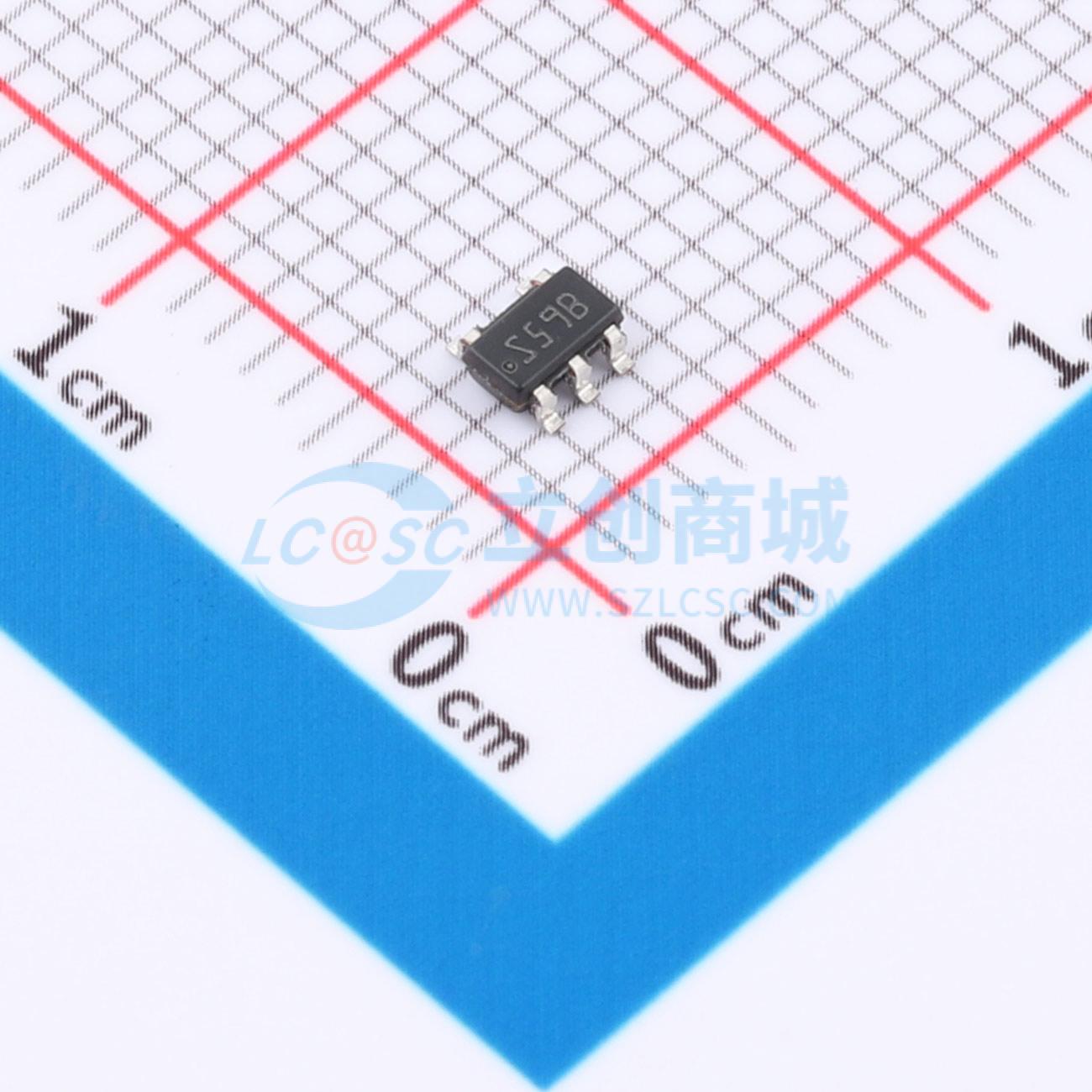

LM2705MFX-ADJ/NOPB
LM2705MFX ADJ/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2705 具有 150mA 峰值电流限制的微功耗直流/直流升压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2705MFX-ADJ/NOPB
- 商品编号
- C2678574
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.2V~7V | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 20V | |
| 输出电流 | 150mA | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM2705 是一款采用小型5引脚SOT-23封装的微功率升压DC-DC转换器。其限流、固定关断时间控制方案节省了工作电流，从而在广泛的负载条件下实现了高效率。21V开关允许输出电压高达20V。低至400纳秒的关断时间允许使用小型、低剖面的电感器和电容器，以在空间受限的便携式应用中最小化占板面积和成本。LM2705 非常适合需要低电流和高效率的LCD面板以及用于手机背光的白色LED应用。LM2705设备可以从单个锂离子电池驱动多达3个白色LED。LM2705的低峰值电感电流使其非常适合USB应用。
商品特性
- 2.2-V 至 7-V 输入范围
- 150-mA, 0.7-Ω 内部开关
- 可调输出电压高达 20 V
- 输入欠压锁定 0.01-μA 关断电流
- 使用小型表面贴装元件
- 小型 5 引脚 SOT-23 封装
应用领域
- LCD 偏压电源
- 白色LED背光
- 手持设备
- 数码相机
- 便携式应用
