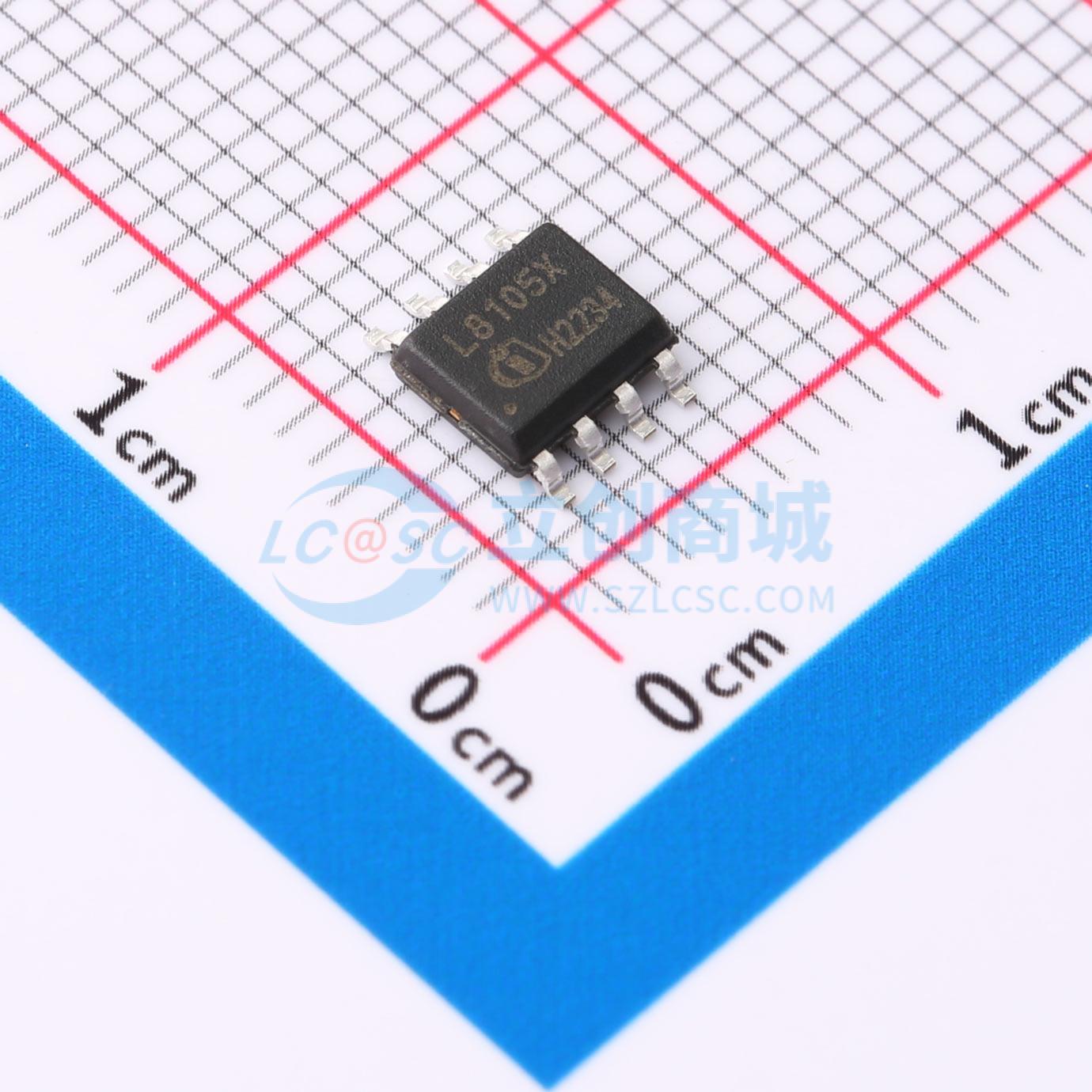

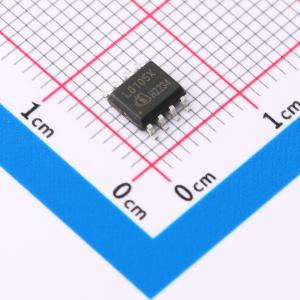

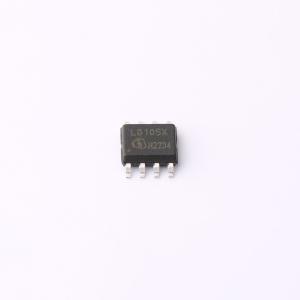

温馨提醒：图片仅供参考，商品以实物为准
XDPL8105XUMA1
XDPL8105XUMA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- XDPL8105XUMA1
- 商品编号
- C2678583
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | - | |
| 开关频率 | 180kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 880mA | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+85℃ |
商品概述
XDPL8105是一款基于高性能微控制器的数字单级反激式控制器，具备功率因数校正（PFC）功能，适用于恒流输出应用。该IC采用DSO - 8封装，支持丰富的功能特性，所需外部元件极少。数字引擎可对运行参数和保护模式进行配置，有助于简化设计阶段，并减少生产中硬件变体的数量。通过精确的初级侧输出电流控制，无需使用次级侧反馈电路。
商品特性
- 具备PFC的单级准谐振（QR）反激式拓扑，提供高精度初级侧控制的恒流输出
- 出色的线性和负载调节能力
- 支持交流输入（45~65 Hz）和/或直流输入电压工作
- 集成600 μA启动单元
- 低物料清单（BOM）成本
- 参数可配置，如可调电压和电流范围、保护模式
- 支持非调光和/或调光应用
- 具备自适应热保护的智能热管理功能
应用领域
- 用于LED灯具（5 W至80 W）的电子控制装置
