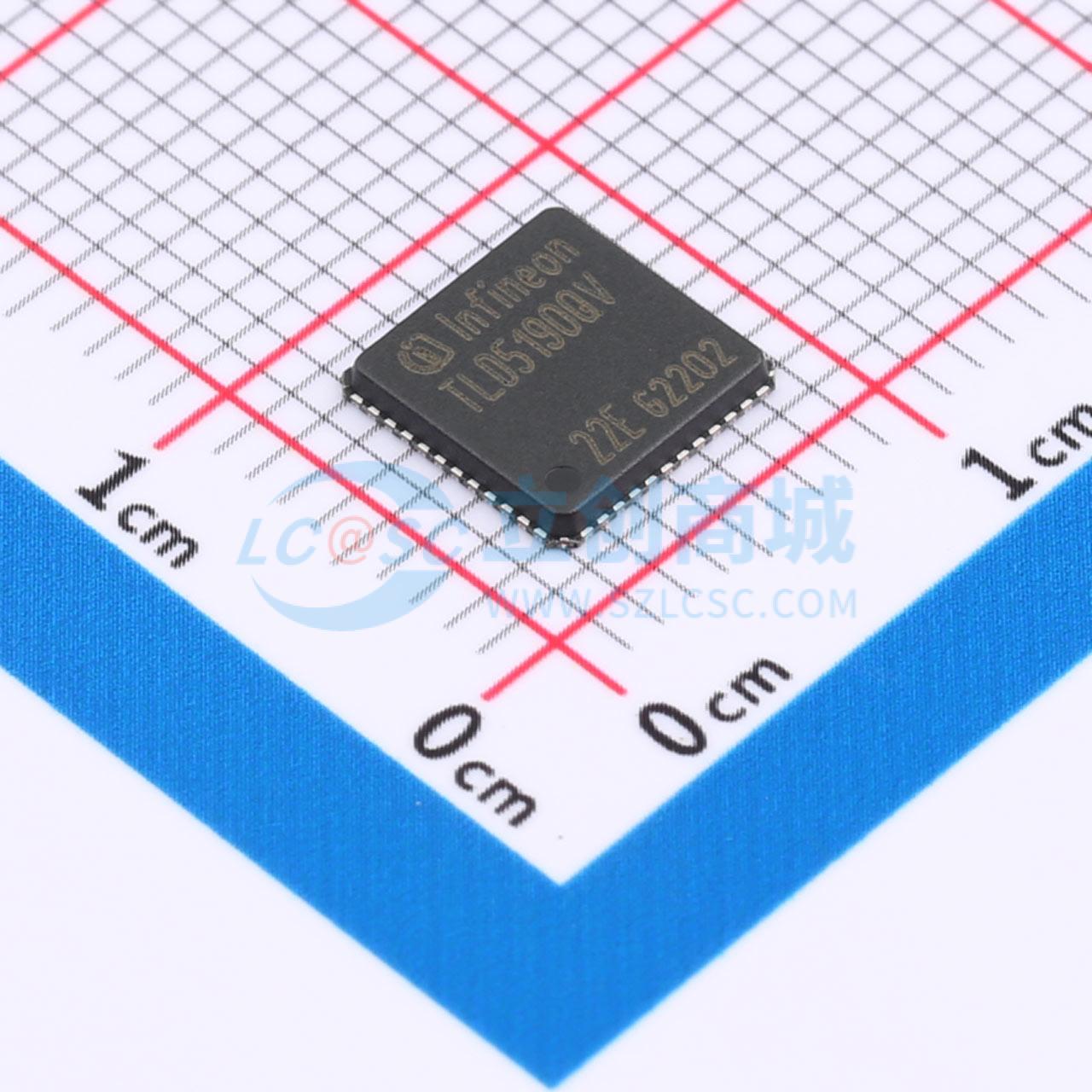

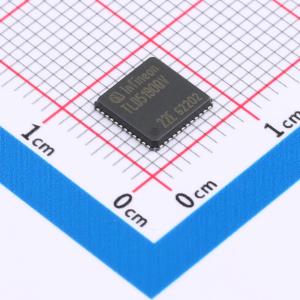

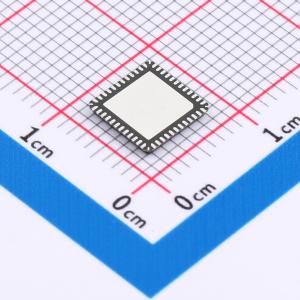

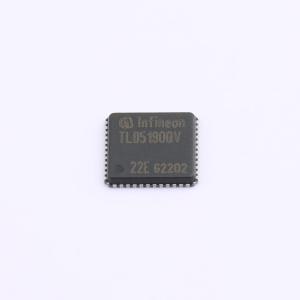

TLD5190QVXUMA1
TLD5190QVXUMA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLD5190是一款带有内置保护功能的同步MOSFET H桥DC/DC控制器。这种设计有利于以最大系统效率和最少的外部组件数量驱动高功率LED。TLD5190同时提供模拟和数字（PWM）调光功能。开关频率可在200 kHz至700 kHz范围内调节，并且可以与外部时钟源同步。内置的扩频开关频率调制和强制连续电流调节模式改善了整体EMC性能。此外，电流模式调节方案通过小的外部补偿组件保持稳定的调节环路。可调节软启动功能限制了启动时的电流峰值和电压过冲。TLD5190适用于恶劣的汽车环境。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLD5190QVXUMA1
- 商品编号
- C2678719
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~55V | |
| 开关频率 | 200kHz~700kHz | |
| 通道数 | 1 | |
| 输出电压 | 2V~55V |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 降压-升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
TLD5190是一款带有内置保护功能的同步MOSFET H桥DC/DC控制器。这种设计有利于以最大系统效率和最少的外部组件数量驱动高功率LED。TLD5190同时提供模拟和数字（PWM）调光功能。开关频率可在200 kHz至700 kHz范围内调节，并且可以与外部时钟源同步。内置的扩频开关频率调制和强制连续电流调节模式改善了整体EMC性能。此外，电流模式调节方案通过小的外部补偿组件保持稳定的调节环路。可调节软启动功能限制了启动时的电流峰值和电压过冲。TLD5190适用于恶劣的汽车环境。
应用领域
- 特别设计用于汽车应用中的高功率LED驱动
- 汽车外部照明：全LED前大灯组件（低光束、高光束、矩阵光束、像素灯）
- 通用电流/电压控制的DC/DC LED驱动器
