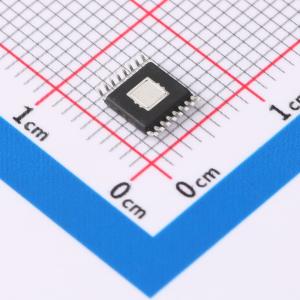

Name: ISSI(美国芯成) IS32LT3181-ZLA3-TR
Brand: ISSI(美国芯成)
SKU: C2678733
Price: 7.27 CNY
Availability: InStock

IS32LT3181是一款六通道线性电流调节器，适用于汽车尾灯应用，如后组合灯（RCL）和高位刹车灯（CHMSL）。它具有两个LED亮度级别，可根据“刹车”高亮（直流模式）和“尾灯”低亮（PWM模式）的不同亮度要求进行完全编程。
PWM引脚的逻辑电平用于在尾灯和刹车灯输出状态之间进行选择。刹车状态提供最高亮度输出，而尾灯状态则利用内部生成的PWM信号来降低LED的光输出强度。
低电平有效的故障输出信号用于报告器件错误状态。当任何一个器件检测到故障时，多个器件的FAULTB引脚可以连接在一起，以禁用所有输出级。
OUTx引脚的灌电流可通过STOP引脚上的单个电阻轻松设置。恒流灌电流输出可以并联组合，以在单串上实现更高的电流驱动能力。TAIL引脚上的第二个电阻用于设置内部PWM振荡器的占空比，以便在尾灯状态下对LED输出进行调光。
可选择使用外部FET，以在宽范围变化的电源电压下工作，从而最大限度地减少器件的热耗散。
IS32LT3181采用eTSSOP - 16封装。
工作电压范围为6V至42VDC
可承受50V负载突降
6个恒流通道灌电流
每通道可在10mA至75mA之间调节
通道并联以实现更高电流
在35mA时，低压差电压为0.8V
每个输出端具有压摆率控制，以实现更好的EMI性能
集成PWM调光引擎，无需外部逻辑即可提供两个LED亮度级别
尾灯占空比可在1%至95%之间编程
PWM逻辑电平输入可在全亮度和PWM调光级别之间进行选择
支持可选FET，以最大限度地降低器件功耗
开漏FAULTB报告引脚
可编程FAULTB延迟时间
可编程欠压锁定（UVLO）阈值
LED开路检测
STOP引脚过流保护
过温保护
检测到故障时禁用器件
可与其他器件并联连接
通过AEC - Q100认证

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	6V~42V
	开关频率	1kHz
	通道数	6
	输出电流	75mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+150℃
	恒流精度	10%
