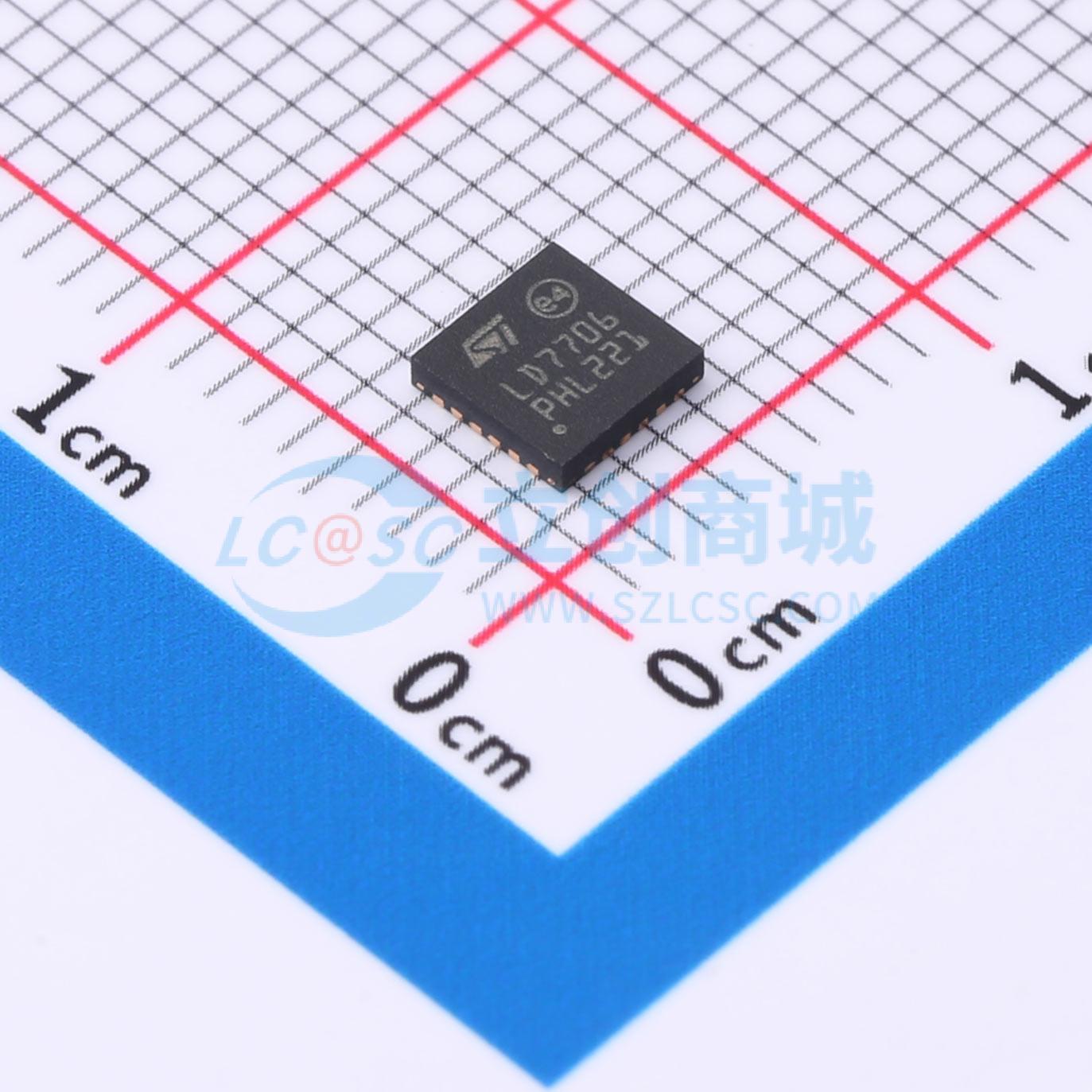

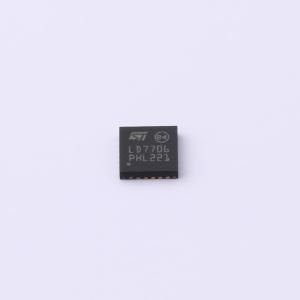

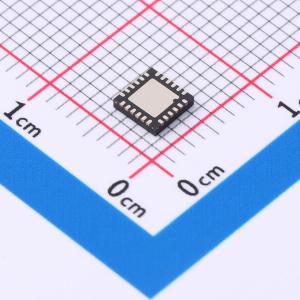

LED7706TR
带升压调节器的6行30mA LED驱动器，用于LCD面板背光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有升压调节器的LED驱动器，6排30 mA，用于LCD面板背光
- 品牌名称
- ST(意法半导体)
- 商品型号
- LED7706TR
- 商品编号
- C2678750
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~36V | |
| 开关频率 | 250kHz~1MHz | |
| 通道数 | 6 | |
| 输出电流 | 30mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
商品概述
LED7706由一个高效的单片升压转换器和六个受控电流发生器（行）组成，专门设计用于为LCD面板背光所使用的LED阵列供电。该器件可以管理高达36V的输出电压（即每行10个白色LED）。电流发生器可以通过外部编程设置以吸收高达30mA的电流，并且可以通过PWM信号进行调光（在20kHz下可处理1%的调光占空比）。该器件允许检测和管理开路和短路的LED故障，并使未使用的行处于浮置状态。提供了基本的保护功能（输出过电压、内部MOSFET过电流以及热关断）。
应用领域
- 液晶显示器和电视面板
- PDA面板背光
- GPS面板背光
