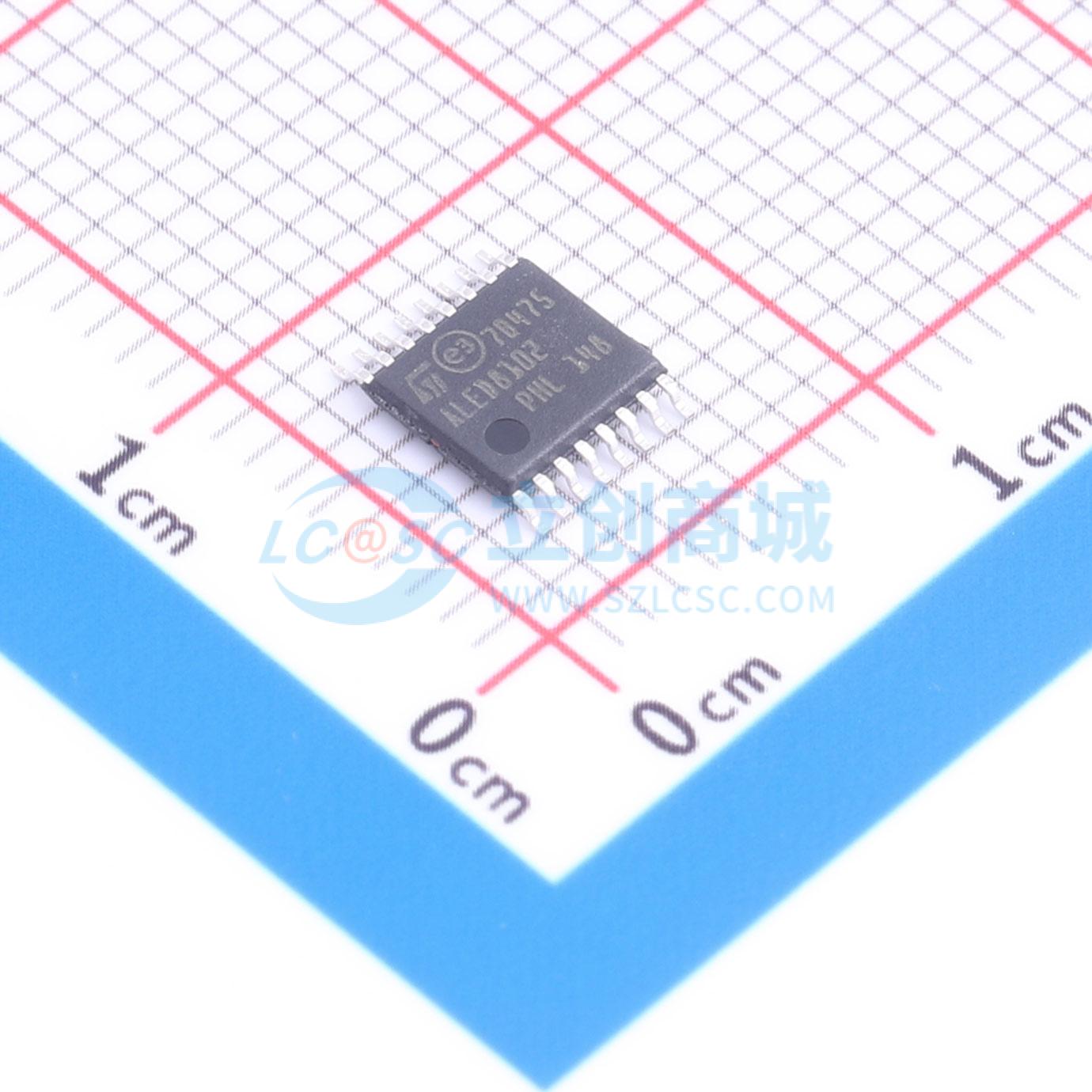

ALED8102SXTTR

描述: 8通道LED驱动器，支持直接开关控制
品牌名称: ST(意法半导体)
商品型号: ALED8102SXTTR
商品编号: C2678991
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

ALED8102S是一款单片、低电压、8通道低端驱动器。ALED8102S保证了高达20 V的输出驱动能力，允许用户串联连接多个LED。在输出级，8个稳压电流源提供5 mA至100 mA的恒定电流来驱动LED。电流通过单个外部电阻进行编程。 ALED8102S配备了热管理功能，可在温度过高时强制器件进入关断状态（典型情况：在170 ℃时断电，具有15 ℃的滞后以重新启动）。热保护仅关闭输出通道。工作电源电压范围为3 V至5.5 V。输出控制由四个开关输入提供，提供开/关切换功能，也适用于局部调光。此外，所有激活的输出LED的亮度可以通过施加到输出使能引脚（OE）的全局PWM信号进行调节。根据应用需求，输出可以并联连接，或者在不使用时留空不连接。

商品特性

由四个开关输入控制的8个恒定电流输出通道
用于全局调光的输出使能输入
输出电流：5 mA至100 mA
电流可通过外部电阻编程
电源电压：3 V至5.5 V
热关断功能
20 V电流发生器额定电压
采用高散热效率的HTSSOP外露焊盘封装
2.0 kV HBM、100 V MM静电放电保护

应用领域

汽车LED内外照明
仪表盘
LCD背光
环境光照明
顶灯
后组合灯

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	-
	通道数	8

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+150℃
