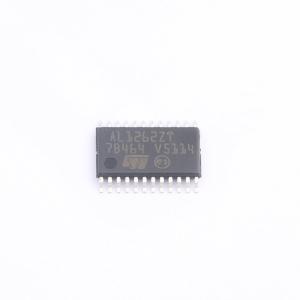

ALED1262ZTTR

汽车级12通道LED驱动器，具备开路检测、局部调光、总线驱动和独立运行功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车级12通道LED驱动器，支持开路检测、局部调光、总线驱动和独立操作
品牌名称: ST(意法半导体)
商品型号: ALED1262ZTTR
商品编号: C2679376
商品封装: HTSSOP-24-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ALED1262ZT是一款单片12路输出的LED驱动器，专为汽车内外照明应用设计。ALED1262ZT保证了19V的输出驱动能力，允许用户串联多个LED。在输出阶段，十二个受控电流源提供从6mA到60mA的恒定电流来驱动LED。电流由一个外部电阻编程设置。在ALED1262ZT中，具有LED开路错误检测功能。

亮度可以通过7位灰度控制对每个通道单独进行调节。缓慢的开启和关闭时间提高了系统的低噪声生成性能。此外，渐进式的输出延迟减少了浪涌电流。为了进一步提高EMI性能，该设备实现了内部时钟抖动，以实现频谱噪声降低。

热管理配备了过温数据警报和输出热关断（170°C）。I2C高时钟频率可达400kHz，使设备适合高速数据传输。供电电压范围在5.5V至38V之间，无需任何外部预调节或额外的负载突降保护。

该设备可以使用I2C接口以总线驱动模式（BDM）运行，或者通过OTP内部自定义配置以独立模式（SAM）运行。

商品特性

专为汽车应用设计
12个恒流输出通道
19V电流发生器额定电压
输出电流：从6mA到60mA
通过单个外部电阻可编程电流
7位PWM局部亮度控制
慢速开关时间、渐进输出延迟和抖动时钟以减少电磁干扰
开路LED错误检测
电源电压：从5.5V到38V
热关断和过温警报
独立模式和总线驱动模式
通过OTP进行自定义配置，具有冗余和纠错码
400kHz快速I2C接口，可选扩展汉明编码
Wired-OR错误标志连接

应用领域

汽车相关的尾灯
汽车相关的内部照明

数据手册PDF

放大查看下载PDF

优惠活动

5.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5.5V~38V
	开关频率	400kHz
	通道数	12
	输出电流	60mA

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+150℃
	恒流精度	3%
