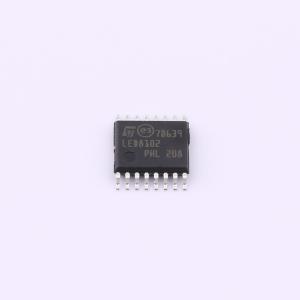

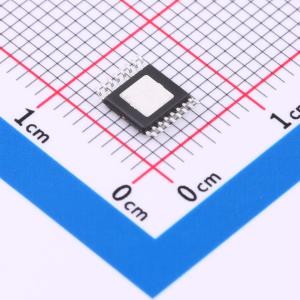

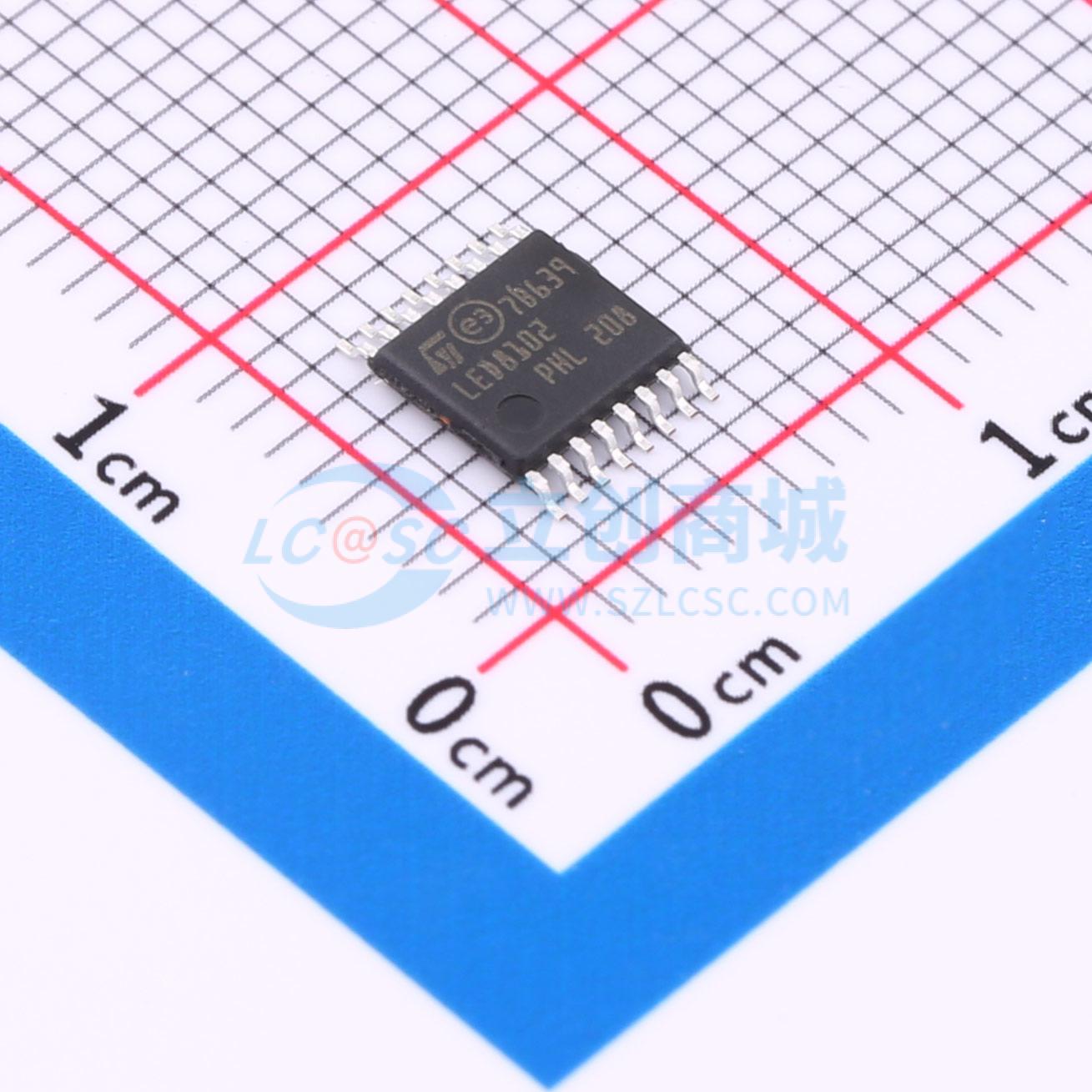

LED8102SXTTR
8通道带直接开关控制的LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8通道LED驱动器，支持直接开关控制
- 品牌名称
- ST(意法半导体)
- 商品型号
- LED8102SXTTR
- 商品编号
- C2679085
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.466667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 8 | |
| 输出电压 | 850mV~19V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 恒流精度 | 4% |
商品概述
LED8102S是一款单片、低压、8路低边通道LED驱动器。LED8102S保证了高达20V的输出驱动能力，允许用户串联多个LED。在输出阶段，8个受控电流源提供从5mA到100mA的恒定电流来驱动LED。通过一个外部电阻可以编程设置电流。
LED8102S配备了热管理功能，当温度达到170°C时会强制关闭设备（具有15°C的滞后以重新启动）。热保护仅关闭输出通道。
工作电源电压范围在3V至5.5V之间。输出控制由四个开关输入提供，实现开/关切换动作。所有活动输出上的LED亮度可以通过应用于输出使能引脚（OE）的全局PWM信号进行调节。根据应用需求，输出可以并联连接，或在不使用时保持未连接状态。
商品特性
- 8个恒流输出通道，由四个开关输入控制
- 输出电流：从5 mA到100 mA
- 通过外部电阻可编程电流
- 供电电压：3 V至5.5 V
- 过热关断
- 20 V电流发生器额定电压
- 提供高散热效率的TSSOP裸露焊盘封装
- 静电保护：2.0 kV HBM, 100 V MM
应用领域
- 白光和RGB照明
- 背光
- 家电显示与人机界面
- 工业显示与功能指示
- 建筑照明
