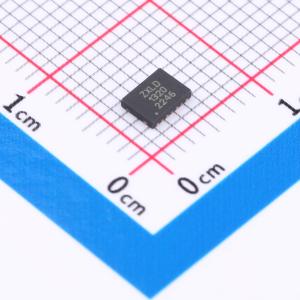

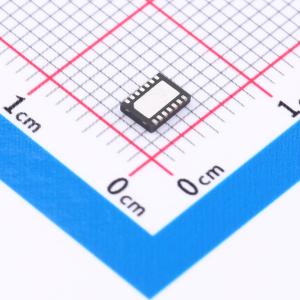

ZXLD1320DCATC
具备输出和电流控制功能，用于LED驱动的降压模式DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款电感式DC-DC转换器，带有内部开关，设计用于驱动单个或多个串联LED，总输出电流可达1.5A。应用范围涵盖商业和汽车环境，输入电压范围为4V至18V。根据电源电压和外部组件，可提供高达24W的输出功率。该器件采用可变“导通”和“关断”时间控制方案，具有可调的峰值开关电流限制，工作在降压（Buck）模式下，比传统PFM电路具有更高的功率效率和更低的系统成本。该器件包括DC-DC转换器、高端电流监测器和NPN开关晶体管，提供集成解决方案，具有PCB尺寸小、性价比高、DC-DC转换效率高以及LED亮度和可靠性最大化等优点。更重要的是，它保留了添加客户特定功能的设计灵活性
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXLD1320DCATC
- 商品编号
- C2679087
- 商品封装
- UDFN-14-EP(4x3)
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4V~18V | |
| 开关频率 | 600kHz | |
| 通道数 | 1 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
ZXLD1320是一款带有内部开关的电感式DC-DC转换器，专为驱动单个或多个串联LED而设计，最大输出电流可达1.5A。 应用场景涵盖商业和汽车环境，输入电压范围为4V至18V。根据电源电压和外部元件，该器件可提供高达24W的输出功率。 该器件采用可变“导通”和“关断”时间控制方案，具有可调节的开关峰值电流限制功能，工作在降压（Buck）模式下，与传统的PFM电路相比，具有更高的功率效率和更低的系统成本。 该器件集成了DC-DC转换器、高端电流监测器和NPN开关晶体管，提供了一种集成解决方案，具有PCB尺寸小、性价比高、DC-DC转换功率效率高以及LED亮度和可靠性最大化等优点。更重要的是，它保留了设计灵活性，可添加客户特定功能。 ZXLD1320内部的反馈控制电路可实现出色的负载和电流调节，确保在整个工作电压和温度范围内LED电流非常稳定。 通过向ADJ引脚施加直流电压，LED电流可从设定值的100%调节至10%；通过施加PWM信号，可调节至1%。片上LED保护电路还允许在TADJ引脚使用外部热敏电阻，当温度超过预定阈值时，线性降低输出电流。 外部电阻可独立设置LED的标称平均电流和线圈峰值电流。 “电源正常”（POK）输出标志在正常工作期间保持高电平，但如果开关晶体管导通时间超过500μs，则变为低电平。这可指示电池电量低或出现故障。POK输出可用于驱动LED或MCU的输入。 通过向ADJ引脚施加连续低电平直流电压，可关闭该器件。
商品特性
- 降压型LED驱动器
- 输入电压范围：4V至18V
- 最大输出电流：1.5A
- 典型效率 >85%
- 使用外部热敏电阻实现用户自定义的LED输出电流热控制
- 在输入电压和温度变化时，输出电流稳定性高
- 典型待机电流：12μA
- LED电流可从100%调节至2%
- 可调节软启动
- 电源“正常”标志输出
- 能够驱动4个串联LED
应用领域
- 用LED替换低压卤素灯
- 高功率LED手电筒
- LED备用照明
- 通用LED照明
- 汽车照明
