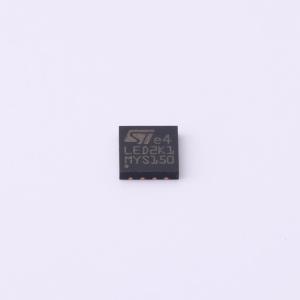

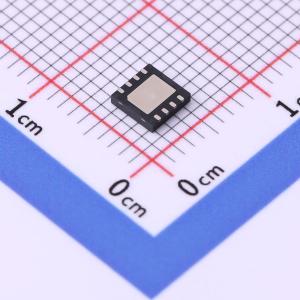

温馨提醒：图片仅供参考，商品以实物为准

LED2001PUR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持同步整流的4 A单片式降压电流源
品牌名称: ST(意法半导体)
商品型号: LED2001PUR
商品编号: C2679100
商品封装: VFQFPN-8L-EP(4x4)
包装方式: 编带
商品毛重: 0.078克(g)

商品概述

LED2001是一款850 kHz固定开关频率的单片降压型DC-DC转换器，设计用于作为精确的恒流源工作，可调电流能力高达4 A DC。内置的PWM调光电路具有LED亮度控制功能。通过将一个检测电阻连接到反馈引脚上来设置受控输出电流。内置的同步整流和典型的100 mV RSENSE电压降提高了效率性能。

由于高开关频率和陶瓷输出电容兼容性，整个应用的尺寸被最小化。该器件具有完整的过热、过流和输出短路保护。LED2001采用VFQFPN 4x4 mm 8引脚封装和HSOP8封装。

商品特性

3.0 V 至 18 V 工作输入电压范围
850 kHz 固定开关频率
100 mV 典型电流检测电压降
PWM 调光
±7% 输出电流精度
同步整流
95 mΩ HS/69 mΩ LS 典型 RDS(on)
峰值电流模式架构
内置补偿网络
支持陶瓷输出电容
内部电流限制
过热关断

应用领域

高亮度LED驱动标识
卤素灯替换
通用照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	开关频率	850kHz
	通道数	1
	输出电流	4A

	属性	参数值
	调光	PWM
	拓扑结构	降压
	工作温度	-40℃~+150℃
