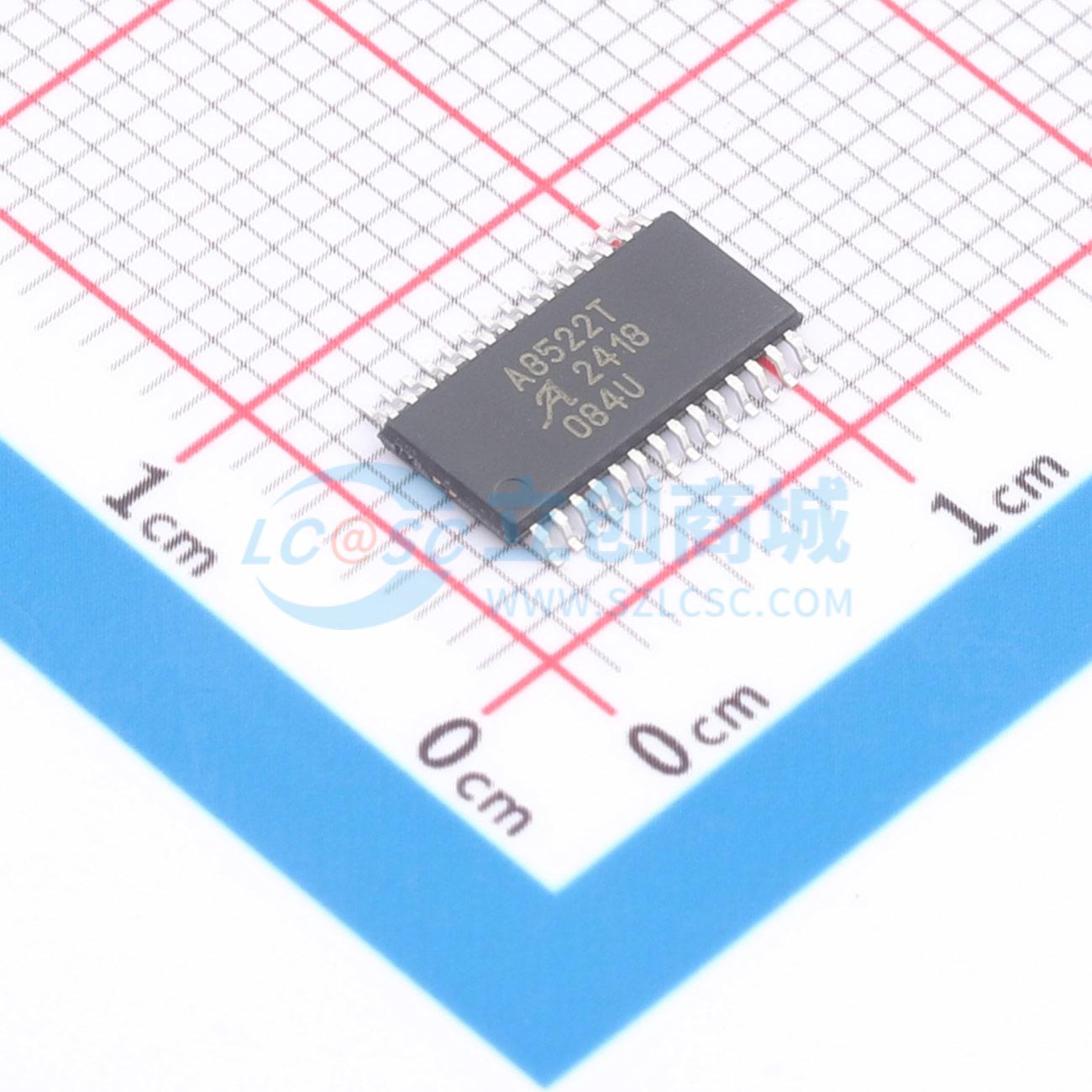

A8522KLPTR-T

商品概述

A8522是一款可编程的多输出LED驱动器，适用于LCD背光。它集成了带有内部电源开关和8个电流沉的电流模式升压转换器。该IC的工作电压范围为4.5至36伏，并能够承受汽车系统中遇到的高达40伏的负载突降条件。

控制环路经过优化，以消除显示背光应用中的夜间闪烁现象。

I2C接口允许用户单独设置每个LED通道的电流，最大可达每通道60毫安。相邻通道可以组合起来驱动更高电流的LED串。每个LED通道的PWM调光占空比也可以独立控制。这种灵活性使得A8522成为多种LED应用的单一解决方案。双向通信功能允许报告故障状态。

每个LED通道的PWM调光占空比也可以独立控制。这种灵活性使得A8522成为多种LED应用的单一解决方案，在某些情况下，可以用单个器件替代两个或多个LED驱动IC。

A8522能够检测并保护各种故障情况，通过双向通信可以报告故障状态。它提供了输出短路和过电压、开路或短路二极管、开路或短路LED引脚、短路升压开关或电感以及IC过温保护。双周期电流限制保护内部开关免受过流影响。如果需要，IC可以通过集成的电流感应来驱动一个外部PFET作为输入断开开关。
