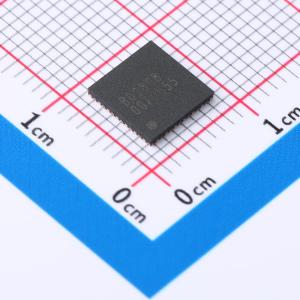

温馨提醒：图片仅供参考，商品以实物为准
BD2808MUV-ME2
串行输入并行输出LED驱动器，24通道恒流LED驱动IC，带2线串行接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD2808MUV-M 是一款具有高输出电压能力的24通道恒流沉LED驱动器。该器件针对驱动RGB LED进行了优化，每种颜色都有一个6位电流DAC。它包括每个通道的8位PWM控制，并采用小尺寸VQFN48MCV070封装。输入电压范围为3.0V至5.5V，最大输出电压为20V。每个通道可以处理高达50mA的直流输出电流。工作温度范围为-40°C至+105°C。BD2808MUV-M 符合AEC-Q100标准（2级），支持2线串行控制和使能信号。它采用VQFN48封装，是一款24通道恒流LED驱动器（每通道最大50mA），每个通道具有独立的PWM控制和6位电流DAC。它还包括保护功能，并配备了PWM相移功能以减少电磁干扰。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD2808MUV-ME2
- 商品编号
- C2679154
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 820kHz~1.23MHz | |
| 通道数 | 24 | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 恒流精度 | 5% |
商品概述
BD2808MUV-M是一款24通道恒流灌电流LED驱动器，具有高输出电压能力。 该器件针对驱动RGB LED进行了优化，每种颜色均配备一个6位电流数模转换器（DAC）。 每个通道都集成了8位PWM控制。 采用小型VQFN48MCV070封装。
商品特性
- 通过AEC-Q100认证
- 双线串行控制 + 使能信号
- VQFN48封装的24通道恒流LED驱动器（每通道最大50mA）
- 每个通道独立PWM控制
- RGB采用6位电流DAC
- 具备保护功能
- 配备PWM相移功能以降低电磁干扰（EMI）
应用领域
- 仪表盘
- LED状态指示灯
- 仪器背光
- LED车内照明
