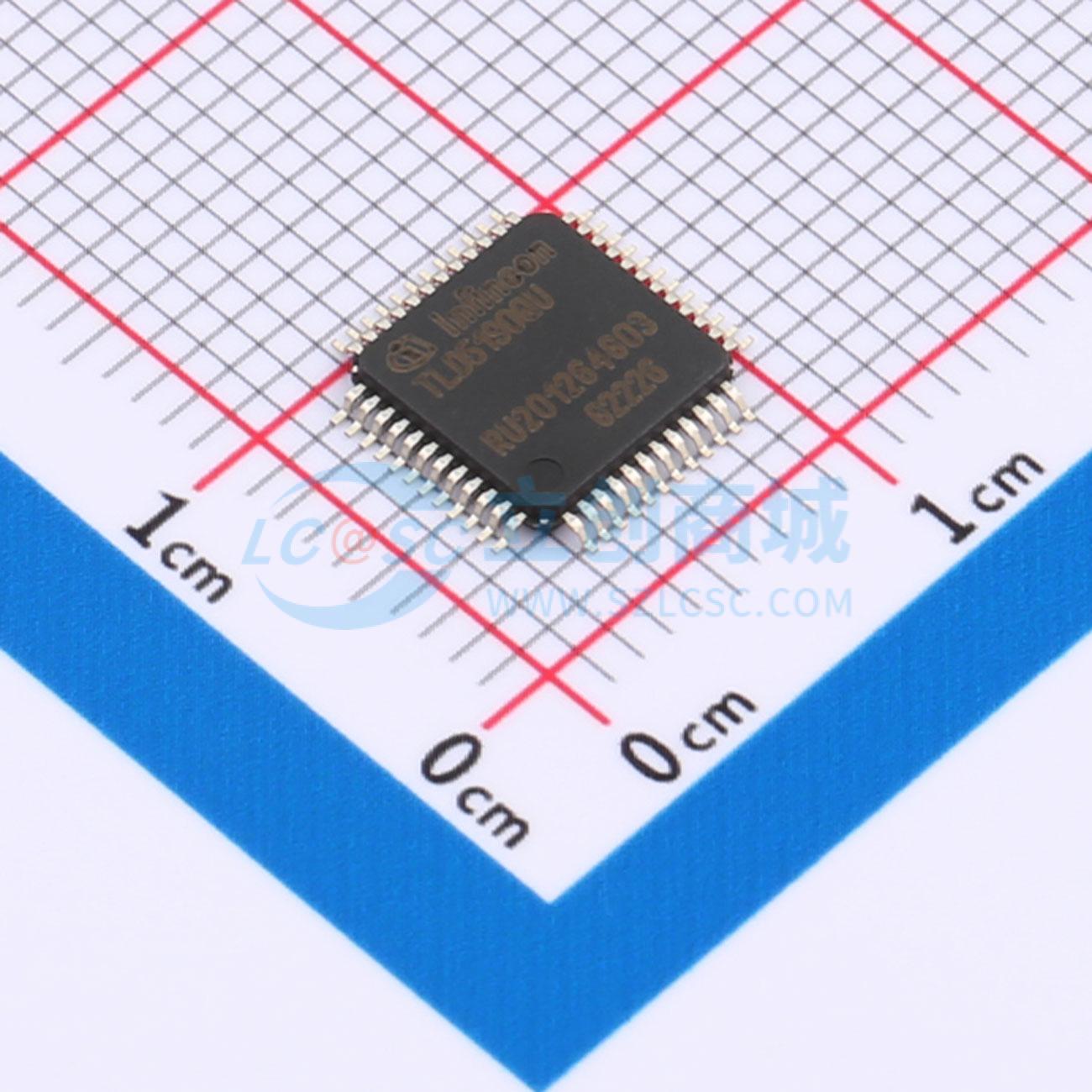

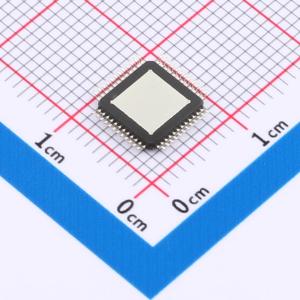

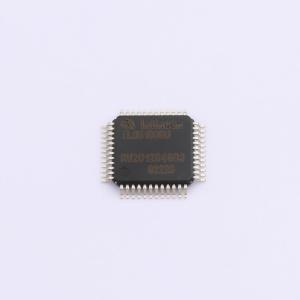

温馨提醒：图片仅供参考，商品以实物为准

TLD5190QUXUMA1

PWM调光降压,升压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款同步MOSFET H桥DC/DC控制器，内置保护功能。此概念有利于以最大系统效率和最少数量的外部组件驱动高功率LED。提供模拟和数字（PWM）调光功能。开关频率可在200 kHz至700 kHz范围内调节，可同步到外部时钟源。内置扩频开关频率调制和强制连续电流调节模式可改善整体EMC性能。此外，电流模式调节方案通过小型外部补偿组件提供稳定的调节环路。可调软启动功能可限制启动时的电流峰值和电压过冲。适用于恶劣的汽车环境。
品牌名称: Infineon(英飞凌)
商品型号: TLD5190QUXUMA1
商品编号: C2679175
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

商品概述

TLD5190是一款带有内置保护功能的同步MOSFET H桥DC/DC控制器。这种设计有利于以最大系统效率和最少的外部组件数量驱动高功率LED。TLD5190同时提供模拟和数字（PWM）调光功能。开关频率可在200 kHz至700 kHz范围内调节，并且可以与外部时钟源同步。内置的扩频开关频率调制和强制连续电流调节模式改善了整体EMC性能。此外，电流模式调节方案通过小的外部补偿组件保持稳定的调节环路。可调节软启动功能限制了启动时的电流峰值和电压过冲。TLD5190适用于恶劣的汽车环境。

应用领域

特别设计用于汽车应用中的高功率LED驱动
汽车外部照明：全LED前大灯组件（低光束、高光束、矩阵光束、像素灯）
通用电流/电压控制的DC/DC LED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~40V
	开关频率	200kHz~700kHz
	通道数	1
	输出电压	55V
	输出电流	-

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压；升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置
	恒流精度	3%
