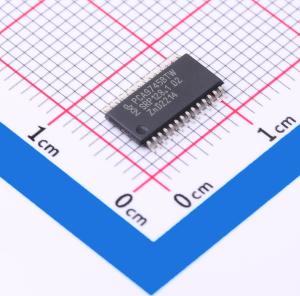

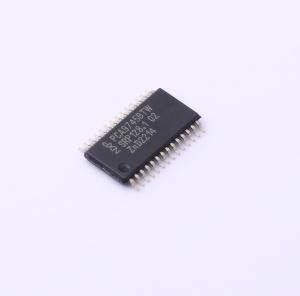

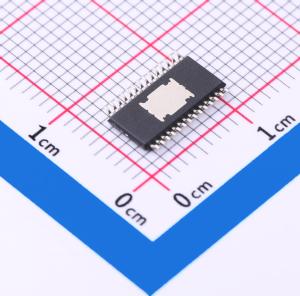

PCA9745BTWJ

16通道SPI串行总线恒流LED驱动器

描述

是一款菊花链SPI兼容的4线串行总线控制的16通道恒流LED驱动器，针对娱乐产品中的57 mA红/绿/蓝/琥珀色（RGBA）LED调光和闪烁进行了优化。每个LED输出都有自己的8位分辨率（256级）固定频率独立PWM控制器，工作频率为31.25 kHz，占空比可在0%至100%之间调节，允许将LED设置为特定的亮度值。一个额外的8位分辨率（256级）组PWM控制器，固定频率为122 Hz，频率可在15 Hz至每16.8秒一次之间调节，占空比可在0%至99.6%之间调节，用于以相同的值对所有LED进行调光或闪烁。每个LED输出可以关闭、打开（无PWM控制）、设置为其独立PWM控制器的值，或同时设置为独立和组PWM控制器的值。工作电源电压范围为3V至5.5V，恒流灌电流LED输出允许LED电源最高为20 V。输出峰值电流可通过8位线性DAC在225 μA至57 mA之间调节

品牌名称

NXP(恩智浦)

商品型号

PCA9745BTWJ

商品编号

C2679150

商品封装

HTSSOP-28-EP​

包装方式

编带

商品毛重

0.34克(g)
