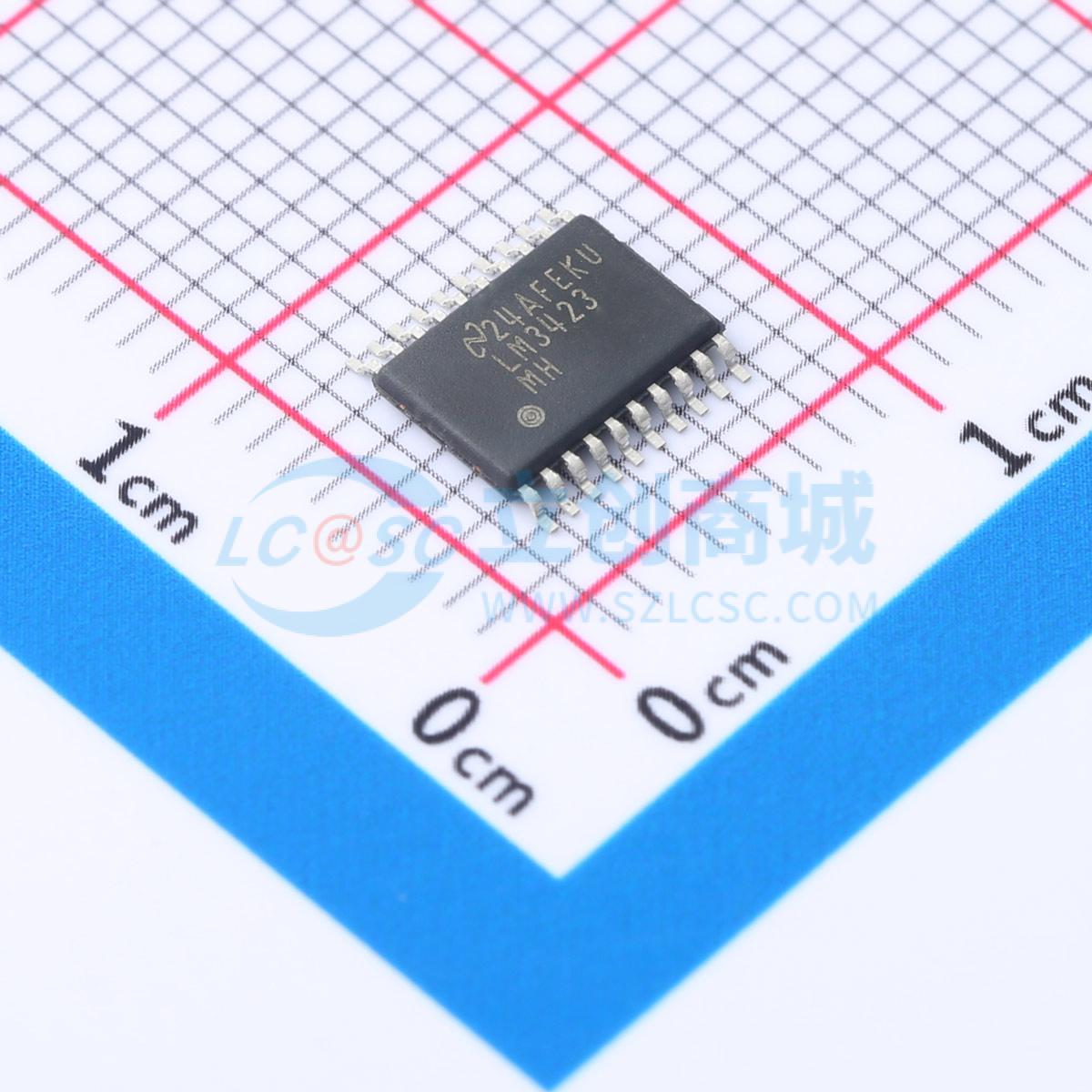

温馨提醒：图片仅供参考，商品以实物为准
LM3423MHX/NOPB
用于恒流LED驱动器的N沟道控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3423 具有串联 DIM FET 驱动器和故障标志功能的 N 沟道恒流 LED 驱动器控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3423MHX/NOPB
- 商品编号
- C2679102
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~75V | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压；SEPIC；降压-升压；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
LM3421 和 LM3423 系列器件是适用于 LED 驱动器的多功能高压 N 沟道 MOSFET 控制器。可以轻松为降压、升压、降压/升压和 SEPIC 拓扑配置这些器件。这一灵活性以及 75V 的输入电压额定值使得这些控制器非常适合在多种应用中点亮 LED。 可调节高侧电流感应电压允许以尽可能高的效率对 LED 电流进行严格稳压。LM3421 和 LM3423 器件采用预测性关闭时间(PRO) 控制，此控制集成了峰值电流模式控制和预测性关闭计时器。这种控制方法简化了环路补偿设计，并提供了固有的输入电压前馈补偿。 LM3421 和 LM3423 器件包含一个高电压启动稳压器，此稳压器能够在 4.5V 至 75V 的宽输入范围内工作。PWM 控制器专为高达 2MHz 的可调节开关频率而设计，因此可实现紧凑的解决方案。
商品特性
- VIN 范围从 4.5V 至 75V
- 高侧可调节电流感应
- 2Ω、1A 峰值 MOSFET 栅极驱动器
- 输入欠压和输出过压保护
- PWM 和模拟调光
- 逐周期电流限制
- 可编程开关频率
- 零电流关断和热关断
- LED 输出状态标志（仅 LM3423 和 LM3423-Q0）
- 故障状态标志和计时器（仅 LM3423 和 LM3423-Q0）
应用领域
- LED 驱动器：降压、升压、降压/升压和 SEPIC
- 室内外空地 SSL
- 通用照明
- 恒流稳压器
