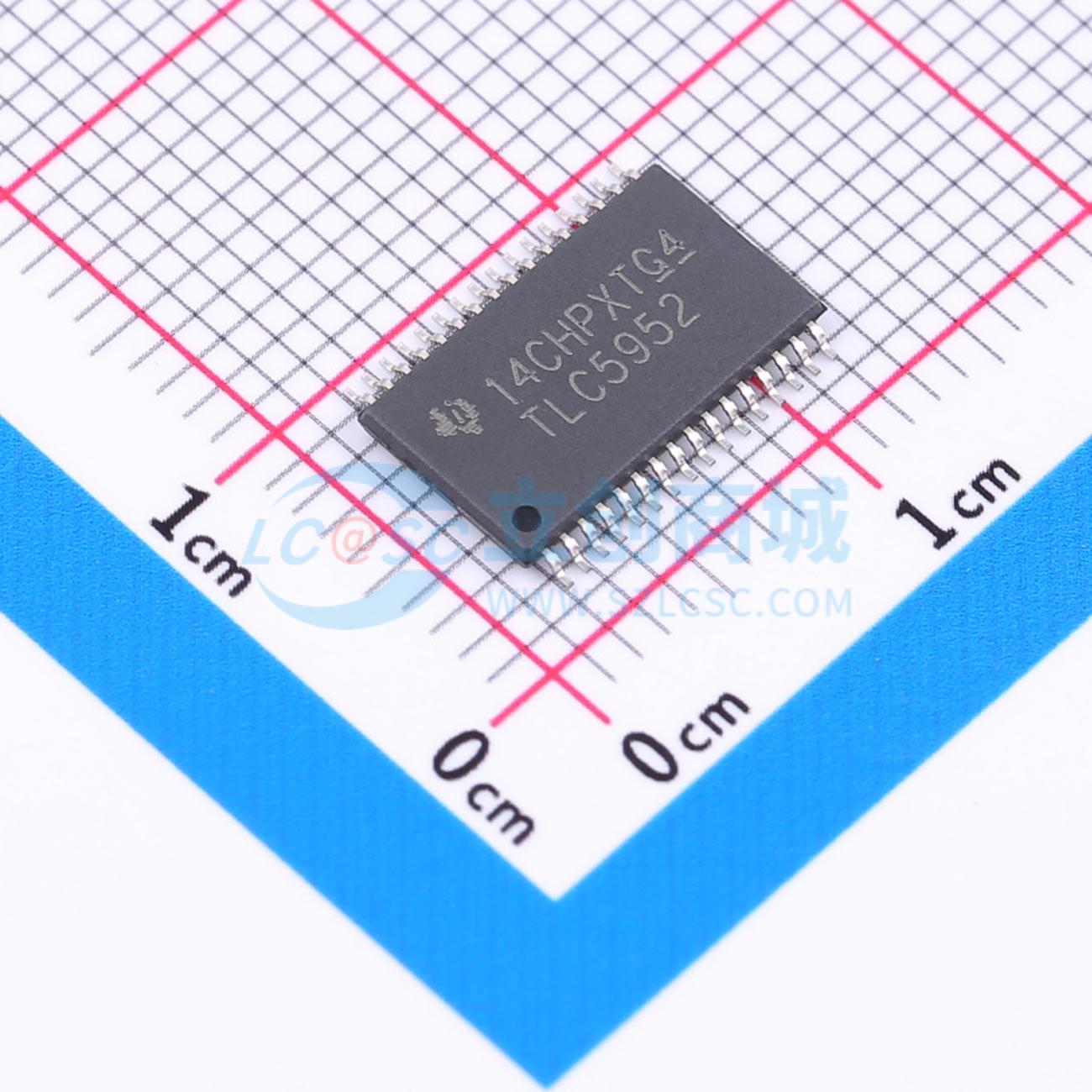

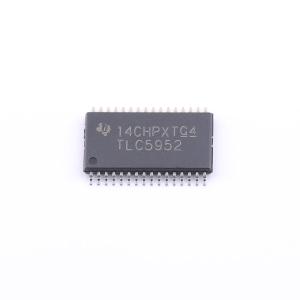

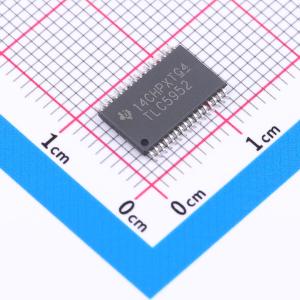

温馨提醒：图片仅供参考，商品以实物为准

TLC5952DAPR

24通道恒定电流LED驱动器，具有全局亮度控制和LED开路/短路检测

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC5952 具有全局亮度控制和 LED 开路/短路检测功能的 24 通道恒流 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC5952DAPR
商品编号: C2679110
商品封装: HTSSOP-32-EP-6.1mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TLC5952器件是一款24通道恒定灌电流驱动器。每个通道都可以通过内部寄存器数据进行开关。输出通道被分成三组，每组8个通道。每个通道组都具有128步长全局亮度控制(BC)功能。该器件支持通过串行接口写入开关和BC数据。它使用单个外部电阻器设置所有24个通道的最大电流值。 TLC5952器件具有三个错误检测电路：LED开路检测(LOD)、LED短路检测(LSD）和热错误标志(TEF)。错误检测通过串行接口读取。

商品特性

具有开关控制的24通道恒定灌电流输出电流能力：16个通道为35mA，8个通道为26.2mA
每个颜色组的全局亮度控制(BC)：7位（128步长）
三组LED电源电压高达15V
VCC = 3V至5.5V
恒定电流精度：通道至通道 = ±1%，器件到器件 = ±3%
CMOS逻辑电平IVO数据传输速率：35MHz
BLANK脉冲持续时间：15ns
开路负载、短路负载和过热检测
带有自动重启的热关断 (TSD)
可防止输入浪涌电流的延迟开关
工作温度： -40°C至85°C
封装：HTSSOP-32、QFN-32

应用领域

全色LED显示
LED信号板

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	35MHz
	通道数	24
	输出电流	26.2mA；35mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	3%
