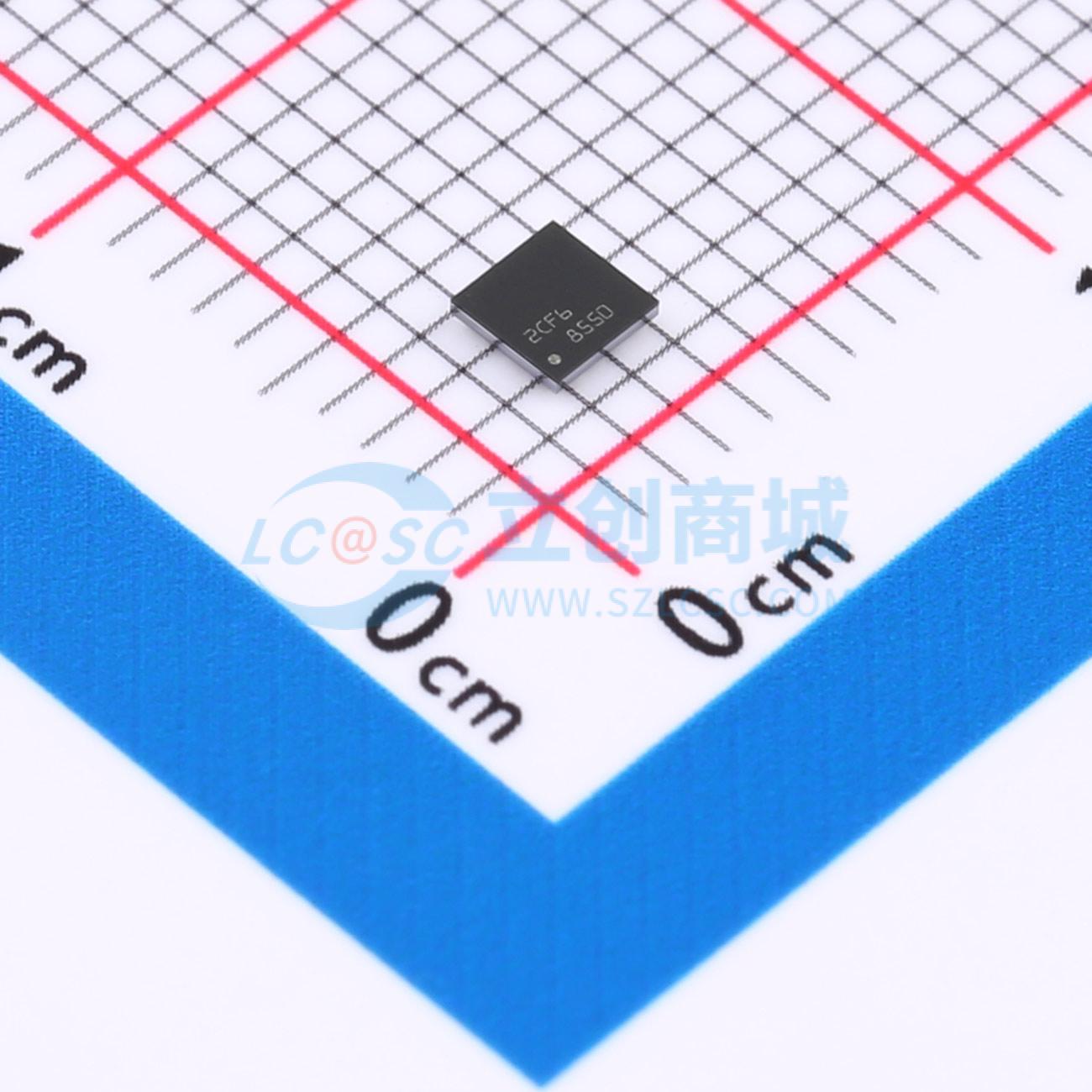

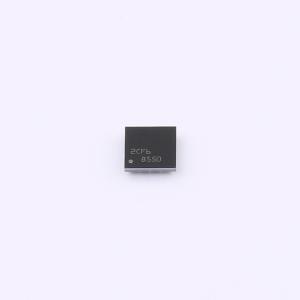

温馨提醒：图片仅供参考，商品以实物为准
LP8550TLX/NOPB
LP8550 高效率LED背光驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP8550 用于笔记本电脑的高效 LED 背光驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP8550TLX/NOPB
- 商品编号
- C2679006
- 商品封装
- DSBGA-25
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~22V | |
| 开关频率 | 156kHz；625kHz；312kHz；1.25MHz | |
| 通道数 | 6 | |
| 输出电流 | 30mA；50mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；I2C | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -30℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
LP8550 是一款带有集成升压转换器的白光 LED 驱动器。它具有六个可调电流沉，可以通过 PWM 输入或 I2C 兼容串行接口进行控制。升压转换器具有基于 LED 驱动电压的自适应输出电压控制功能。这一特性通过在所有条件下将电压调整到最低足够水平来最小化功耗。
LED 输出具有 8 位电流分辨率和高达 13 位 PWM 分辨率，并且额外提供 1 至 3 位抖动以实现平滑和精确的亮度控制。专有的相移 PWM 控制用于 LED 输出，以减少升压转换器的峰值电流，从而使升压电容更小。相移方案还可以消除可听噪声。
在较低亮度值下可以使用自动 PWM 调光，在较高亮度值下可以使用电流调光来提高光学效率。内部 EEPROM 用于存储配置数据。这使得外部组件数量最少，并使解决方案非常小巧。
LP8550 具有安全特性，可以检测开路或短路故障的 LED 输出——监控低输入电压和升压过流条件，并在发生这些事件时关闭芯片。热降额功能通过在达到设定温度时降低背光亮度来防止设备过热。
商品特性
- 高电压DC/DC升压转换器，集成FET，提供四种开关频率选项：156/312/625/1250 kHz
- 2.7-V至22-V输入电压范围，支持1节至5节锂离子电池
- 可编程PWM分辨率
- 8至13位真值（稳态）
- 在亮度变化期间使用抖动增加1至3位
- I2C和PWM亮度控制
- 自动PWM和电流调光以提高效率
- 通过电阻设置PWM输出频率和LED电流
- 可选同步到显示器VSYNC信号
- 六路LED输出，并具有LED故障（短路/开路）检测
- 低输入电压、过温、过流检测及关断
- 最少的外部元件数量
应用领域
- 笔记本和上网本液晶显示器LED背光
- LED照明
