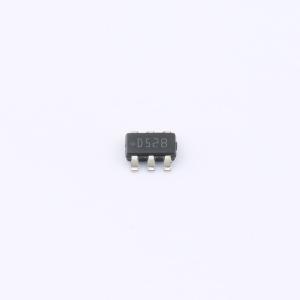

温馨提醒：图片仅供参考，商品以实物为准
LM3519MK-20/NOPB
具备高速PWM亮度控制功能的高频升压型白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3519 具有高速 PWM 亮度控制功能的高频升压白光 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3519MK-20/NOPB
- 商品编号
- C2679081
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 5.4MHz | |
| 通道数 | 1 | |
| 输出电压 | 20V | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 10% |
商品概述
LM3519可通过恒定电流驱动多达4个白光LED，为手持设备的LCD提供背光。LED电流内部设定为20mA。采用串联连接方式，可使各LED电流相同，实现亮度均匀，同时最大限度减少连接LED的走线数量。通过在使能端施加频率高达30kHz的PWM信号，可实现亮度控制。 LM3519采用专有的PFM调节架构，开关频率在2MHz至8MHz之间，可最大限度减小电感尺寸。 过压保护电路和高频操作允许使用低成本的小型输出电容器。在关断期间，输出与输入断开连接，以避免通过LED到地的泄漏电流路径。 LM3519采用超小型6引脚SOT - 23封装。
商品特性
- 以20mA电流驱动2至4个LED
- 具备高达30kHz的PWM调光控制能力
- 峰值效率达80%
- 开关频率高达8MHz
- 外部元件体积小：1µH - 3.3µH（典型值2.2µH）电感和1µF输出电容
- 真正的关断隔离
- 过压保护
- 宽输入电压范围：2.7V至5.5V
- 小尺寸SOT - 23封装
应用领域
- 手机的LCD、白光LED背光
- 数码相机和个人数字助理（PDA）
- 手持设备的通用LED照明
