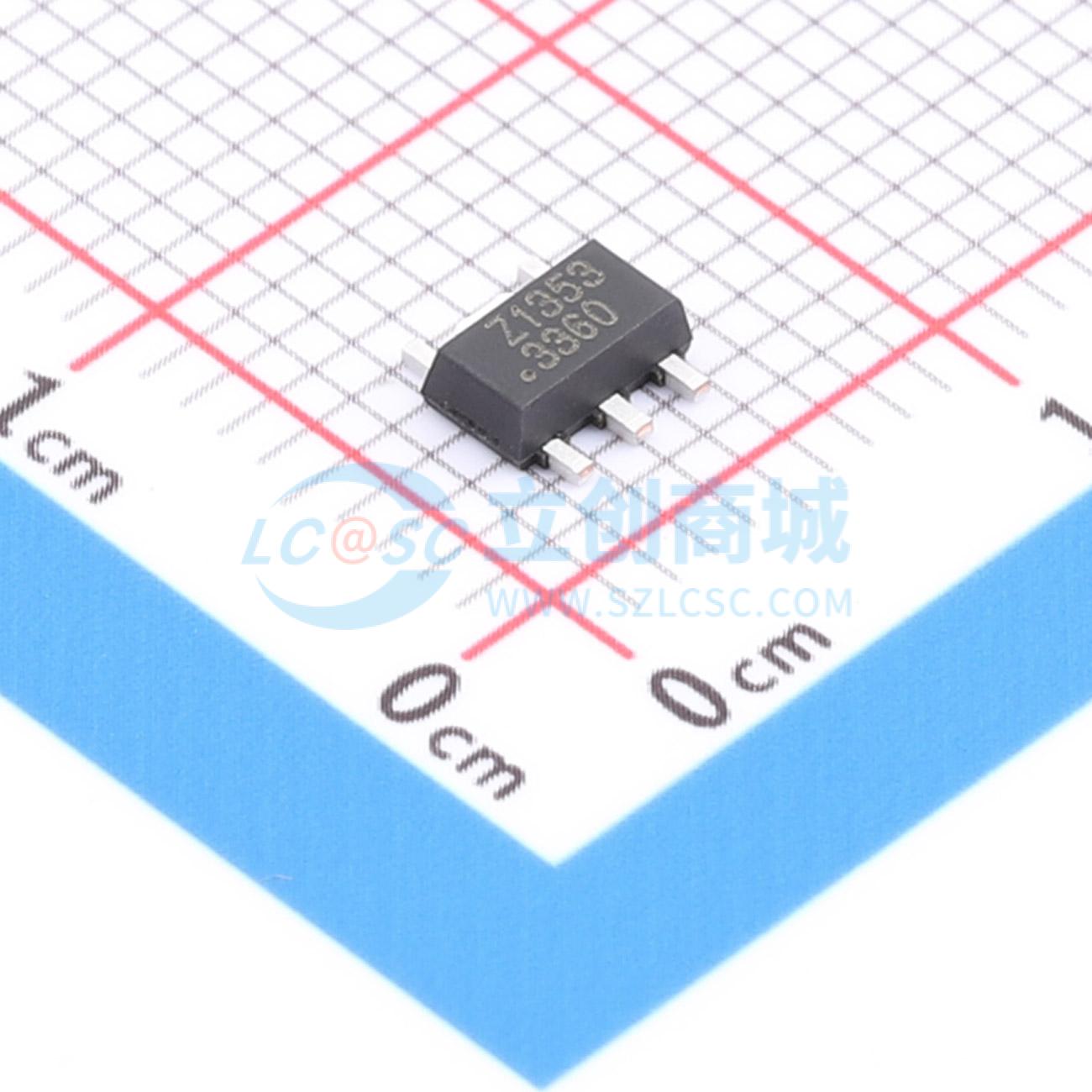

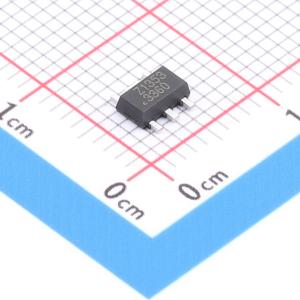

IS31LT3360-SDLS4-TR

IS31LT3360 SDLS4 TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款连续模式电感降压转换器，设计用于从高于LED电压的电压源高效驱动单个LED或多个串联连接的LED。芯片工作在6V至40V的输入电源下，提供高达1.2A的外部可调输出电流。包含一个集成输出开关和一个高端输出电流感应电路，该电路使用外部电阻设置标称平均输出电流。通过向ADJ引脚施加外部控制信号可线性调节输出电流。ADJ引脚可接受直流电压或PWM波形，可提供连续或门控输出电流。向ADJ引脚施加低于0.2V的电压可关闭输出并将芯片切换到低电流待机状态。芯片采用SOT89-5封装，在-40℃至+105℃和-40℃至+125℃两个温度范围内，工作电压为6V至40V。
品牌名称: ISSI(美国芯成)
商品型号: IS31LT3360-SDLS4-TR
商品编号: C2679082
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

IS31LT3360是一款连续模式电感式降压转换器，专为从高于LED电压的电压源高效驱动单个LED或多个串联LED而设计。该芯片的输入电源电压范围为6V至40V，可提供高达1.2A的外部可调输出电流。 IS31LT3360集成了输出开关和高端输出电流检测电路，通过外部电阻设置标称平均输出电流。通过向ADJ引脚施加外部控制信号，可线性调节输出电流。ADJ引脚可接受直流电压或PWM波形，分别提供连续或门控输出电流。向ADJ引脚施加低于0.2V的电压可关闭输出，并使芯片进入低电流待机状态。该芯片采用SOT89 - 5封装。它可在6V至40V的电压下工作，工作温度范围有两个，分别为-40℃至+105℃和-40℃至+125℃。

商品特性

高达1.2A输出电流
高效率（高达98%）
宽输入电压范围：6V~40V
内置40V功率开关
简单且元件数量少
典型输出电流精度为3%（-40℃至+105℃，IS31LT3360 - SDLS3 - TR）；典型输出电流精度为5%（-40℃至+125℃，IS31LT3360 - SDLS4 - TR）
单引脚开/关和亮度控制，支持直流电压或PWM
高达1MHz开关频率
具备LED开路/短路保护功能
热关断保护电路
高达1200:1调光比

应用领域

汽车照明
LED MR16、MR11射灯
LED路灯
PAR灯
工业照明
冷藏灯
其他LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~40V
	开关频率	1MHz
	通道数	1

	属性	参数值
	输出电压	40V
	输出电流	1.2A
	调光	模拟；PWM
	拓扑结构	降压
	工作温度	-40℃~+125℃
