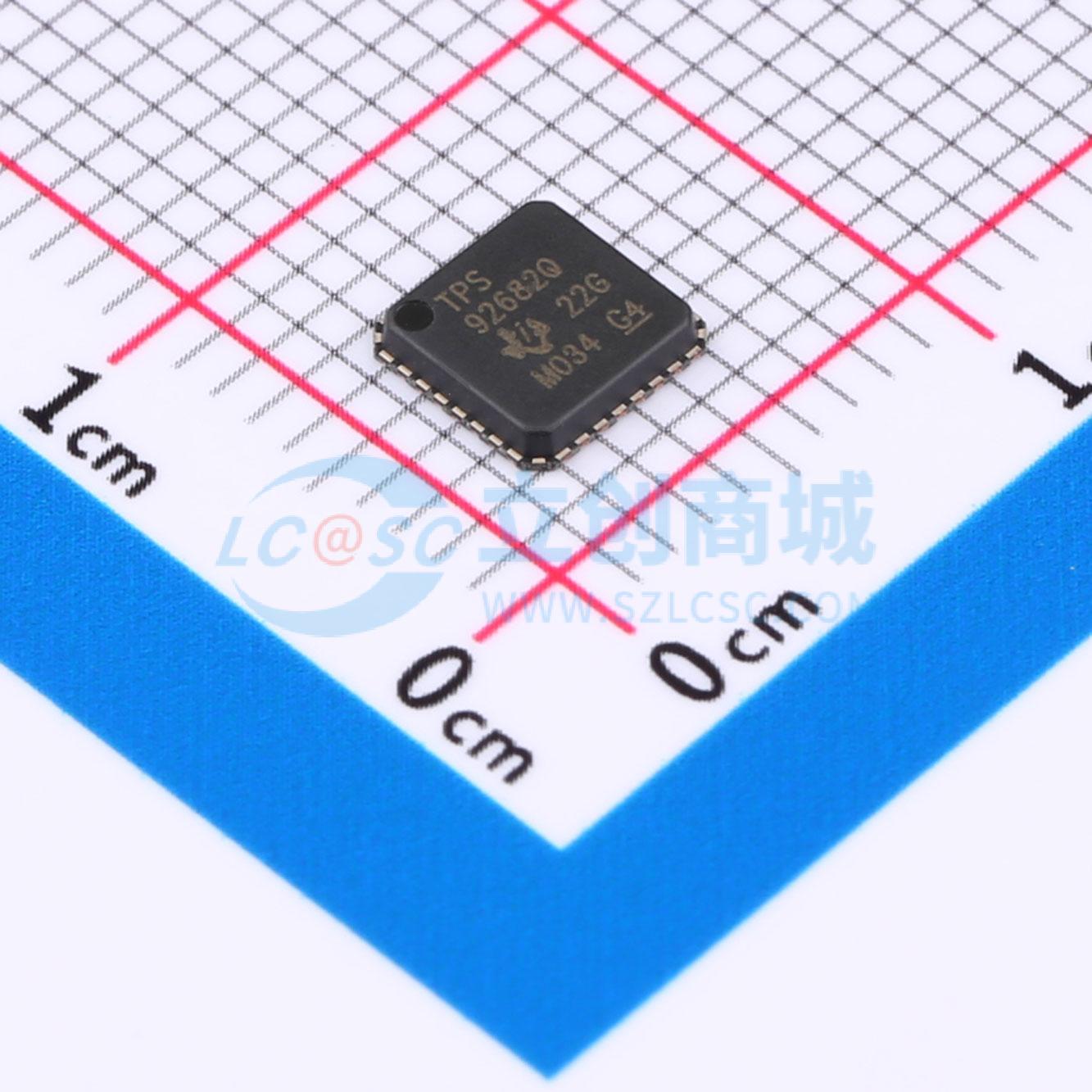

TPS92682QRHMRQ1

品牌名称: TI(德州仪器)
商品型号: TPS92682QRHMRQ1
商品编号: C2679066
商品封装: VFQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.17克(g)

商品概述

TPS92682-Q1 是一种带有 SPI 通信接口的双通道峰值电流模式控制器。通过编程，该器件可在恒压 (CV) 或恒流 (CC) 模式下运行。在 CV 模式下，TPS92682-Q1 可通过编程用作两个独立或双相升压稳压器。可使用外部电阻分压器和 SPI 可编程 8 位 DAC 对输出电压进行编程。在 CC 模式下，器件设计用于支持双通道升压或降压 LED 驱动器拓扑。可使用模拟调光或 PWM 调光技术来单独调制 LED 电流。使用可编程的 8 位 DAC 可获得高于 28:1 的模拟调光范围。可以借助所需占空比直接调制 PWM 输入引脚或使用 SPI 可编程 10 位 PWM 计数器来实现 LED 电流的 PWM 调光。可选 PDRV 栅极驱动器输出可用于驱动外部 P 通道系列 MOSFET。 TPS92682-Q1 整合了高级 SPI 可编程诊断和故障保护机制，包括逐周期电流限制、输出过压和欠压保护、ILED 过流保护以及热警告。该器件的每个通道都包含一个漏极开路故障指示器输出。 TPS92682-Q1 包含一个 LH 引脚，在拉高时，会进入跛行回家 (LH) 状态。在 LH 模式下，该器件使用一组独立的 SPI 可编程寄存器。

商品特性

符合 AEC-Q100 1 级标准
提供功能安全可帮助进行功能安全系统设计的文档
宽输入电压范围：4.5V 至 65V
在 –40°C 至 150°C 结温范围内的 LED 电流精度为 ±4%
SPI 通信接口
SPI 可编程特性：
- 通过扩频改善了 EMI
- 软启动计时、ILED 电流和输出电压设置、电流限制，过压，故障计时器
- 单相与双相 CV 和 CC 模式配置
双通道峰值电流模式 (PCM) 控制器
低输入失调电压轨至轨电流感应放大器
模拟调光
采用集成 P 通道驱动器接口的外部串联 FET PWM 调光
PWM 调光范围超过 1000:1
每个通道配备漏极开路故障标志指示器
高达 1MHz 的可编程开关频率，具有外部时钟同步功能
全面可编程故障保护电路
采用可湿性侧面 VQFN 封装

应用领域

汽车前灯照明
紧急车辆通用照明

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	开关频率	100kHz~700kHz
	通道数	2

	属性	参数值
	调光	PWM；模拟
	拓扑结构	升压
	工作温度	-40℃~+125℃
