TPS61195 IC为大尺寸LCD背光提供了高度集成的解决方案。该器件内置高效的升压调节器，集成了2.5A/50V功率MOSFET。八个电流沉调节器提供高精度的电流调节和匹配。总共可以支持多达96个LED。未使用的电流沉通过接地禁用。升压输出会自动调整其电压至WLED的正向电压以提高效率。

TPS6195支持多种亮度调光方法。在PWM调光期间，每个IFB引脚的电流以由内部脉宽调制（PWM）确定的占空比和频率开启/关闭。该信号的频率可以通过电阻编程，而占空比则可以直接通过外部PWM信号输入到DPWM引脚或通过SMBUS接口控制。此外，SMBUS接口提供一些操作报告数据，例如是否有任何一个或多个串已失效或IC是否过热。在直接PWM调光模式下，每个IFB电流以与DPWM引脚上输入的PWM信号相同的占空比和频率开启/关闭。在模拟调光模式下，输入PWM占空比信息被转换成模拟信号，以在线性1%至100%亮度范围内控制WLED电流信号。

TPS61195集成了过流保护、短路保护、软启动和过温保护电路。该器件还提供可编程输出过压保护，阈值通过外部电阻分压组合进行调整。

TPS61195 IC内置了一个用于IC供电的线性调节器。该器件采用4x4 mm QFN封装。

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~21V
	开关频率	600kHz~1MHz
	通道数	8
	输出电压	4.5V~45V
	输出电流	30mA

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	1%

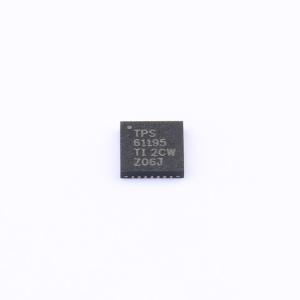

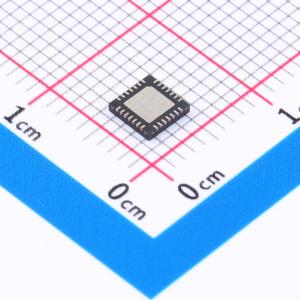

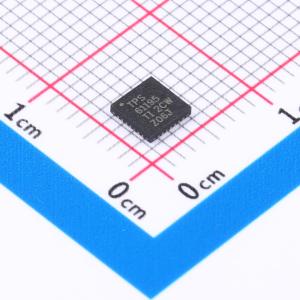

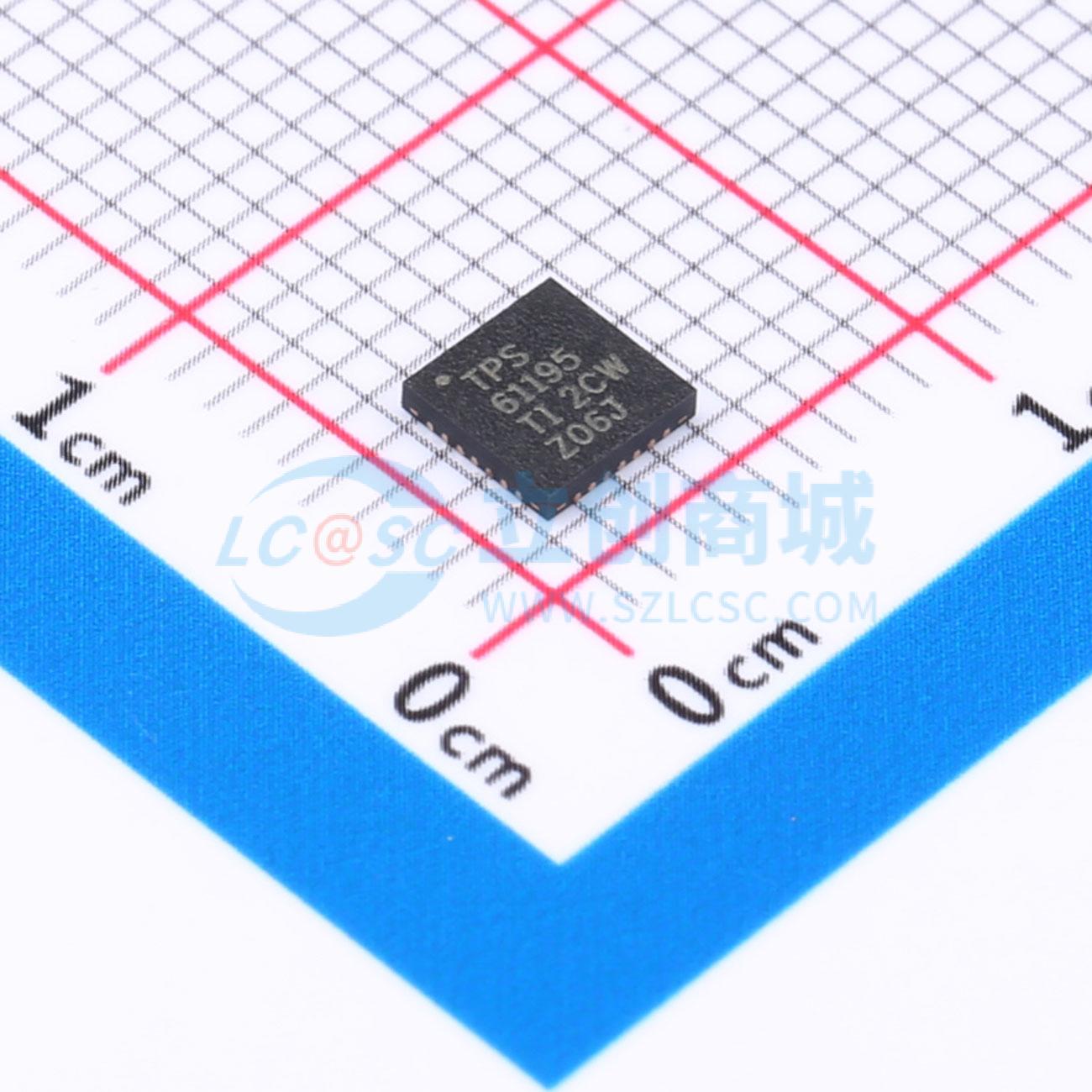

TPS61195RUYR
