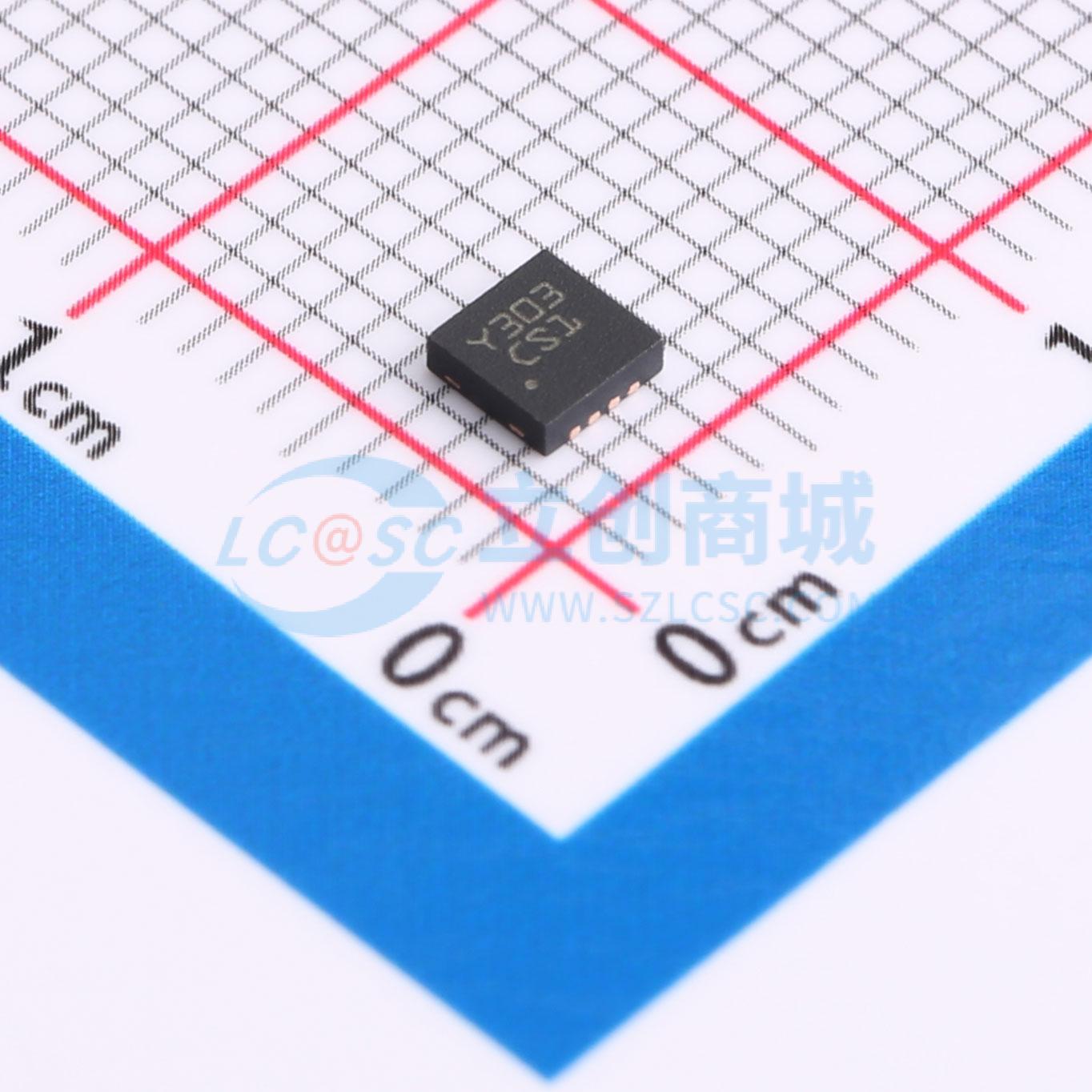

STCS1PUR
STCS1PUR
- 描述
- 最大1.5A恒定电流LED驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STCS1PUR
- 商品编号
- C2678872
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 50kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 700mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 10% |
商品概述
STCS1是一款BiCMOS恒流源，旨在从变化的输入电压源提供精确的恒定电流。其主要目标是替代分立元件解决方案，用于驱动5V、12V或24V等低压应用中的LED，在精度、集成度和可靠性方面具有优势。
商品特性
- 输入电压最高达40V
- 电压overhead小于0.5V
- 输出电流最高达1.5A
- 具备PWM调光引脚
- 具备关断引脚
- 具备LED断开诊断功能
- 采用DFN8（3x3mm）和PowerSO-8封装
- 电流通过外部电阻设置，最高1.5A，精度±10%
- 关断模式下电流消耗小于1μA
- PWM调光输入频率范围为几赫兹至50kHz
- 可检测LED串断开或故障，通过DISC引脚输出信息
应用领域
- 为输入电压变化的LED提供恒定电流
- 低压照明
- 小家电LED照明
- 汽车LED灯
