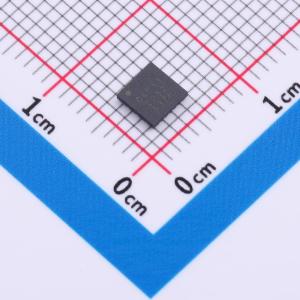

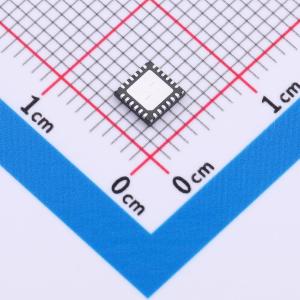

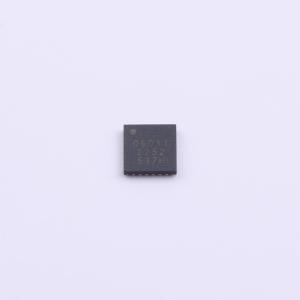

A80601KESJSR-1

A80601是一款多输出LED驱动器，适用于汽车应用，如外部照明、抬头显示和中型LCD背光。它采用了一个带栅极驱动器的电流模式升压/SEPIC转换器，用于驱动外部N沟道MOSFET。即使在最低电源电压下，也能实现更高的输出功率。 A80601提供四个集成电流沉，每串可驱动高达210 mA的电流。多个电流沉可以并联，以实现高达840 mA的更高LED电流。该IC由4.5至40 V的单电源供电；启动后，它可以在低至4 V的电压下继续工作。这使其能够承受汽车系统中遇到的启停、冷启动和负载突降情况。 A80601可以通过外部PWM信号控制LED亮度。通过使用专利的预占式升压控制，在200 Hz的PWM调光下，LED亮度对比度可达15,000:1。当同时使用PWM和模拟调光时，对比度可高达150,000:1。 开关频率可以外部同步，也可以在200 kHz至2.3 MHz之间进行编程。这允许在AM频段之上或之下工作。可编程的抖动功能进一步降低了EMI。提供一个时钟输出，用于其他转换器与A80601同步。 A80601提供输出短路、过压、LED引脚开路或短路以及过温保护。逐周期电流限制可保护外部升压开关免受大电流过载的影响。在输出对地短路故障的情况下，可选择使用外部P沟道MOSFET来切断输入电源。A80601 - 1与A80601类似，不同之处在于它采用“一坏全停”的故障处理方式。

• 符合汽车AEC - Q100标准
• 增强型故障处理，符合ASIL B系统要求
• 4.5至40 V的宽输入电压范围，满足启停、冷启动和负载突降需求
• 可工作在升压或SEPIC模式，输出灵活
• 外部NMOS栅极驱动器，可提供更高输出功率
• 四个集成LED电流沉，每个高达210 mA
• 升压开关频率可外部同步或在200 kHz至2.3 MHz之间编程
• 可编程升压频率抖动，降低EMI
• 先进的控制使PWM最小导通时间低至0.3 μs，并避免MLCC可听噪声
• LED对比度：仅使用PWM调光时，200 Hz下为15,000:1；同时使用PWM和模拟调光时为150,000:1
• 即使在最低PWM占空比下，也有出色的输入电压瞬态响应
• 可选的PMOS输入切断开关栅极驱动器
• 丰富的故障保护功能

• 汽车信息娱乐系统背光
• 汽车抬头显示
• 汽车内外照明
