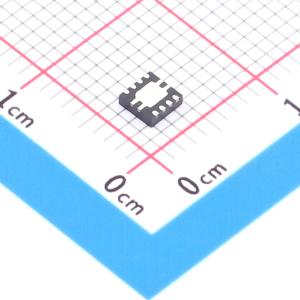

温馨提醒：图片仅供参考，商品以实物为准

TPS61042DRBT

恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61042 采用 QFN-8 封装、适用于白光 LED 应用的 30V 500mA 开关升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61042DRBT
商品编号: C2678897
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS61042 是一款具有恒定电流输出的高频升压转换器，用于驱动白光LED或类似器件。LED电流通过外部检测电阻（Rs）设定，并由反馈引脚（FB）直接调节，该引脚将检测电阻Rs上的电压调节至252 mV（典型值）。为了控制LED亮度，可以通过向控制引脚（CTRL）施加频率范围为100 Hz至50 kHz的PWM（脉宽调制）信号来脉冲式地调节LED电流。为了提供更高的灵活性，该器件还可以配置为使用模拟信号控制亮度，如应用信息部分所述。为了避免关断期间可能通过LED的漏电流，控制引脚（CTRL）可以禁用器件并将LED与地断开。为了在运行期间实现最大安全性，输出集成了过电压保护功能，以防止在高阻抗输出（例如，故障LED）情况下损坏器件。

商品特性

带过压保护的电流源
输入电压范围：1.8 V 至 6 V
内置30 V开关
效率高达85%
使用PWM信号或模拟信号进行精确亮度控制
开关频率：最高1 MHz
内置功率MOSFET开关：500 mA
可与小至100 nF的输出电容配合使用
关机时断开LED
无负载静态电流：典型值38 μA
关机电流：典型值0.1 μA
提供小型3 mm x 3 mm QFN封装

应用领域

白色LED电源供应器用于背光/侧光显示
PDA, 手持PC, 智能手机
手持设备
移动电话

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	1.8V~6V
	开关频率	1MHz
	通道数	1
	输出电压	27.5V

	属性	参数值
	输出电流	60mA
	调光	PWM；模拟
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
