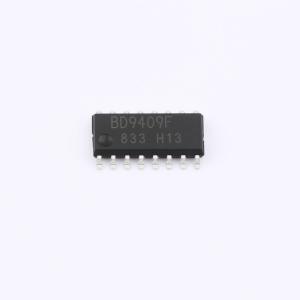

BD9409F-E2

用于LCD背光的LED驱动器 1通道升压型白色LED驱动器适用于大尺寸LCD

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD9409F是一款高效的白色LED驱动器，专为大尺寸LCD设计。BD9409F具有一个升压DC-DC转换器，采用LED阵列作为光源。它包含多种针对故障条件的保护功能，如过电压保护（OVP）、DC-DC的过电流限制保护（OCP）、LED OCP保护以及过升压保护（FBMAX）。这些特性使其适用于广泛的输出电压范围内的失效安全设计。该驱动器支持PWM调光和MS调光，并具有可调节的软启动和DC-DC振荡频率。它非常适合电视、计算机显示器和LCD背光等应用。工作电源电压范围为11.5V至35.0V，振荡频率为150kHz。工作电流为2.8 mA（典型值），工作温度范围为-40°C至+105°C。
品牌名称: ROHM(罗姆)
商品型号: BD9409F-E2
商品编号: C2678914
商品封装: SOP-16-4.4mm
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

BD9409F是一款高效的白色LED驱动器，专为大尺寸LCD设计。BD9409F具有一个升压DC-DC转换器，采用LED阵列作为光源。它包含多种针对故障条件的保护功能，如过电压保护（OVP）、DC-DC的过电流限制保护（OCP）、LED OCP保护以及过升压保护（FBMAX）。这些特性使其适用于广泛的输出电压范围内的失效安全设计。

该驱动器支持PWM调光和MS调光，并具有可调节的软启动和DC-DC振荡频率。它非常适合电视、计算机显示器和LCD背光等应用。工作电源电压范围为11.5V至35.0V，振荡频率为150kHz。工作电流为2.8 mA（典型值），工作温度范围为-40°C至+105°C。

商品特性

带电流模式LED保护电路的DC-DC转换器（过升压保护(FB_H)，LED OCP保护）
输出电压Vout的过压保护(OVP)
可调软启动
可调DC-DC振荡频率
电源级输入电压的UVLO检测
PWM调光和MS调光

应用领域

电视
计算器显示器
液晶背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	11.5V~35V
	开关频率	50kHz~1MHz
	通道数	1

	属性	参数值
	调光	PWM
	拓扑结构	升压
	工作温度	-40℃~+105℃
	开关管(内置/外置)	外置
