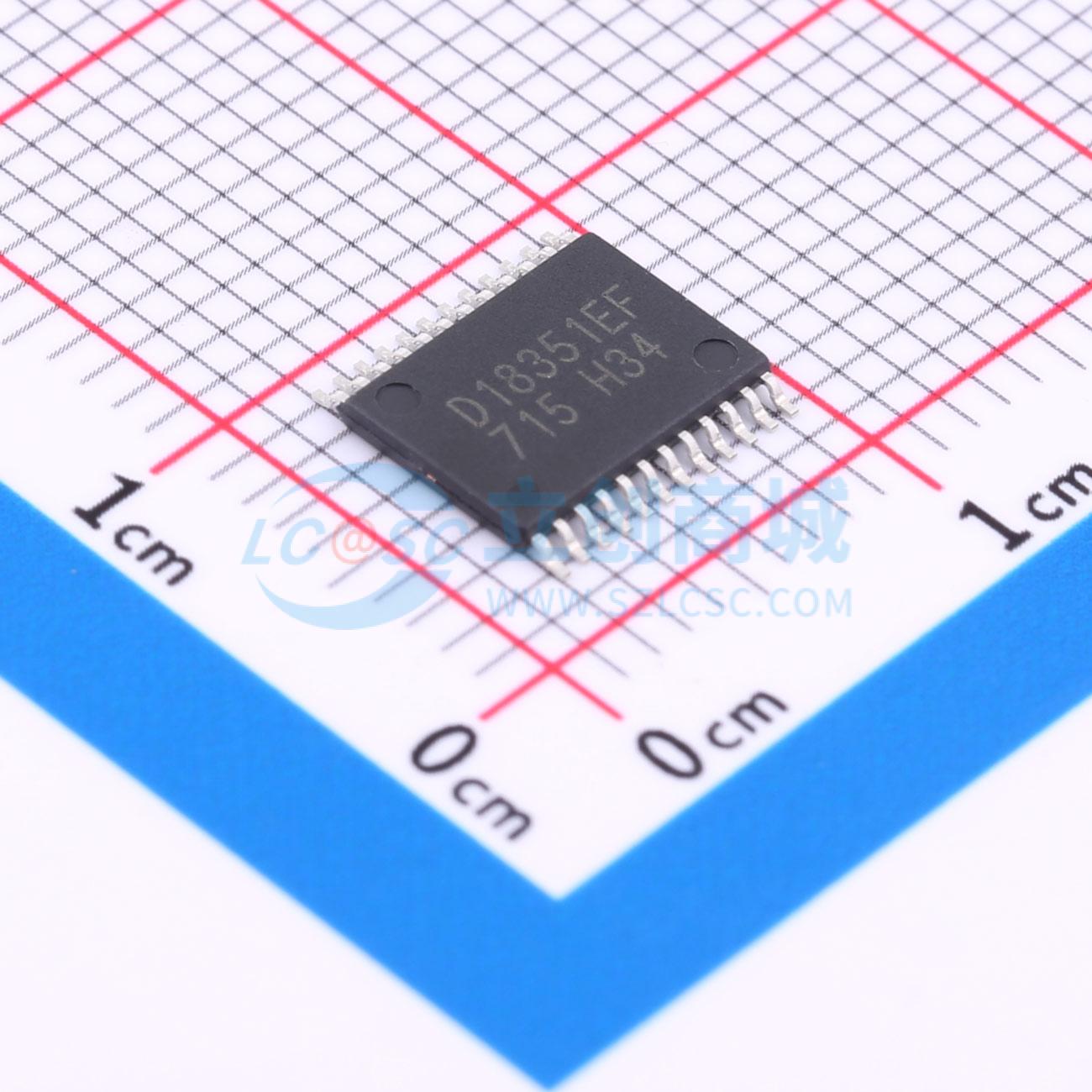

BD18351EFV-ME2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD18351EFV-M 是一款内置单通道升压控制器的LED驱动器。它是一款适用于前大灯、日间行车灯(DRL)、尾灯和转向灯等LED驱动的理想IC，能够在输出电压下通过高边检测设置LED电流来实现升压和降压-升压功能。该IC包含一个CRTIMER，可以在不需要微处理器的情况下为需要PWM调光的日间行车灯等应用提供PWM调光功能，从而节省成本并减小系统尺寸。输入电压范围为4.5 V至65 V，输出电压范围为6.0 V至65 V，绝对最大输入/输出电压为70 V。最小PWM调光脉冲宽度为50 µs。主要特性包括AEC-Q100认证、内置开关DC/DC控制器、采用高边检测方法设置LED电流精度达±3.0%（-40°C至125°C）、内置带CRTIMER的PWM信号生成电路（支持外部PWM调光控制）、内置扩频功能以及LED开路检测和LED阳极接地短路保护功能。封装形式为HTSSOP-B24，尺寸为7.80 mm x 7.60 mm x 1.00 mm。
品牌名称: ROHM(罗姆)
商品型号: BD18351EFV-ME2
商品编号: C2678981
商品封装: TSSOP-24-EP-5.6mm
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

BD18351EFV-M 是一款内置单通道升压控制器的LED驱动器。它是一款适用于前大灯、日间行车灯(DRL)、尾灯和转向灯等LED驱动的理想IC，能够在输出电压下通过高边检测设置LED电流来实现升压和降压-升压功能。该IC包含一个CRTIMER，可以在不需要微处理器的情况下为需要PWM调光的日间行车灯等应用提供PWM调光功能，从而节省成本并减小系统尺寸。输入电压范围为4.5 V至65 V，输出电压范围为6.0 V至65 V，绝对最大输入/输出电压为70 V。最小PWM调光脉冲宽度为50 µs。

主要特性包括AEC-Q100认证、内置开关DC/DC控制器、采用高边检测方法设置LED电流精度达±3.0%（-40°C至125°C）、内置带CRTIMER的PWM信号生成电路（支持外部PWM调光控制）、内置扩频功能以及LED开路检测和LED阳极接地短路保护功能。封装形式为HTSSOP-B24，尺寸为7.80 mm x 7.60 mm x 1.00 mm。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~65V
	通道数	1
	输出电压	6V~65V
	调光	PWM

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	3%
