A1569KLJTR-T

A1569K是一款高度集成的解决方案，结合了霍尔效应开关与线性可编程电流调节器，能够提供高达150 mA的电流来驱动一个或多个LED。只需添加两个无源元件和一个或多个LED，A1569K即可形成一种小型、灵活、优雅、易于设计、坚固且可靠的磁激活照明解决方案。它针对汽车内部和辅助照明进行了优化，如地图灯、手套箱、控制台、化妆镜、引擎盖/后备箱/货箱灯等。

LED驱动电流由外部电阻设置；然后通过内置的霍尔效应开关激活LED，并具有可调的渐亮/渐暗效果。全极操作（北极或南极）和高磁敏感度使得A1569K能够容忍较大的气隙和机械错位。系统装配更加简单，因为磁铁可以以任一极面向设备。斩波稳定提供了在工作温度范围内较低的开关点漂移。该驱动器还可以通过外部输入直接控制LED。

除了非接触操作和安全的恒流LED驱动外，还通过反向电池保护、热回退以及过热和短路到地时的自动关断功能进一步增强了可靠性。A1569K会在短路被移除和/或芯片温度降低之前停止LED驱动电流，从而防止系统损坏。

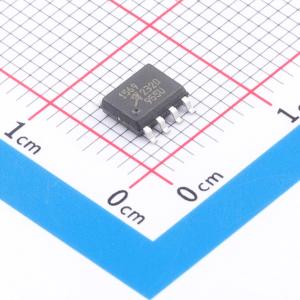

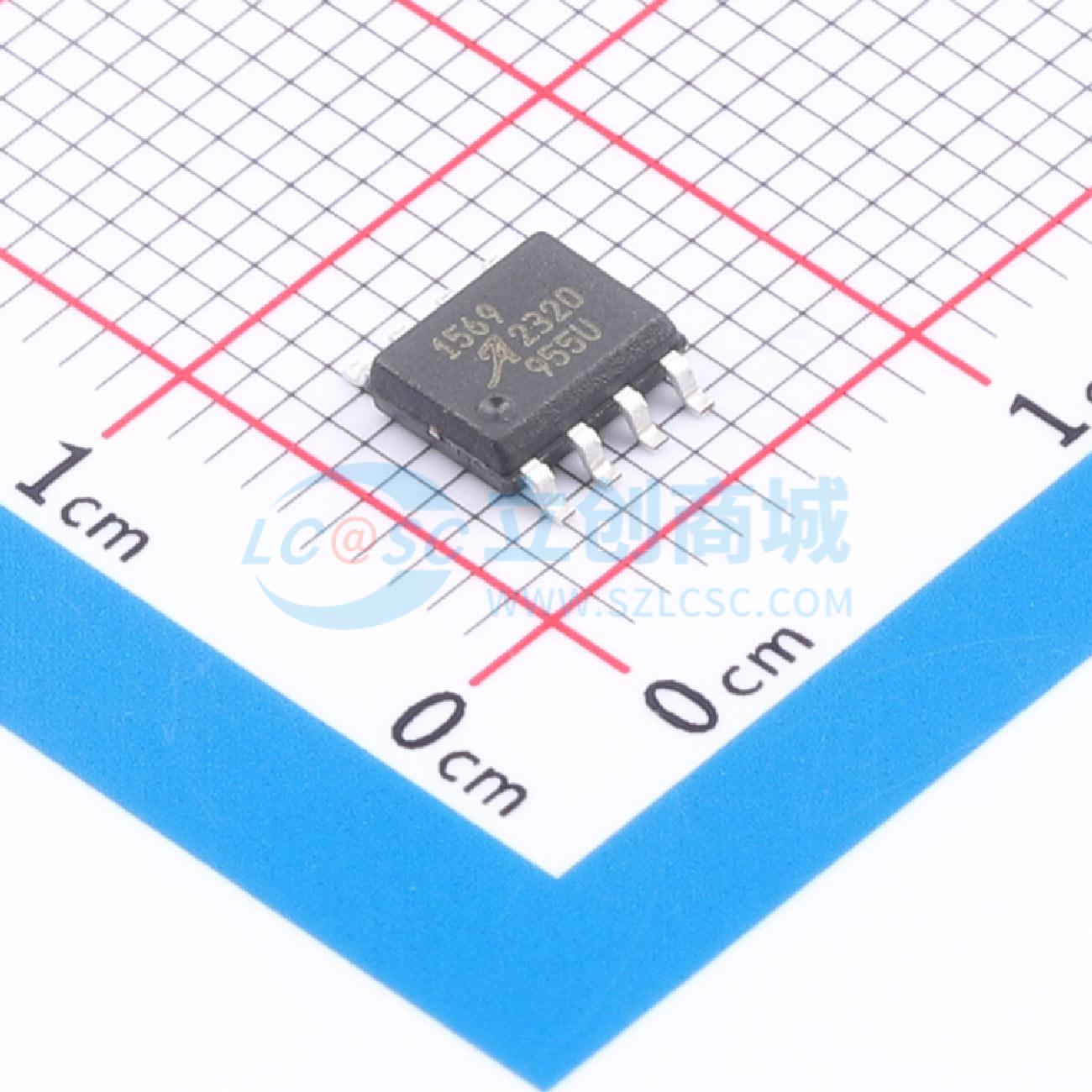

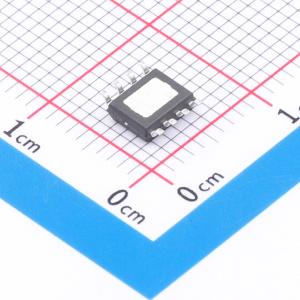

该器件采用8引脚SOICN (LJ)封装，带有裸露焊盘以增强散热性能。它符合RoHS标准，引脚镀层为100%哑光锡。

A1569K适用于需要极宽工作温度范围（高达125°C）并符合AEC-Q100认证的汽车应用。对于其他应用，请参考A1569E。

• 线性 LED 驱动电流 ≤ 150 mA，通过外部参考电阻设置
• 高灵敏度、全极霍尔效应开关用于 LED 开关控制
• 元件数量少，体积小，设计简单
• 可调节时长的优雅淡入/淡出效果（可选）
• 符合 AEC-Q100 汽车应用标准
• 低压差电压和低电源电流
• 斩波稳定的霍尔开关
• 温度变化下的低开关点漂移
• 对物理应力不敏感
• 外部 LED 驱动控制输入引脚
• 限斜率 LED 输出驱动，用于抑制电流瞬变
• 坚固可靠
• 集成电压调节器，可在 7 至 24 V 电压下工作
• 反向电池保护
• 自动短路和热过载保护及恢复
• -40℃ 至 125℃ 的环境温度范围
• 小巧的 8 引脚 SOIC 封装，带散热垫
