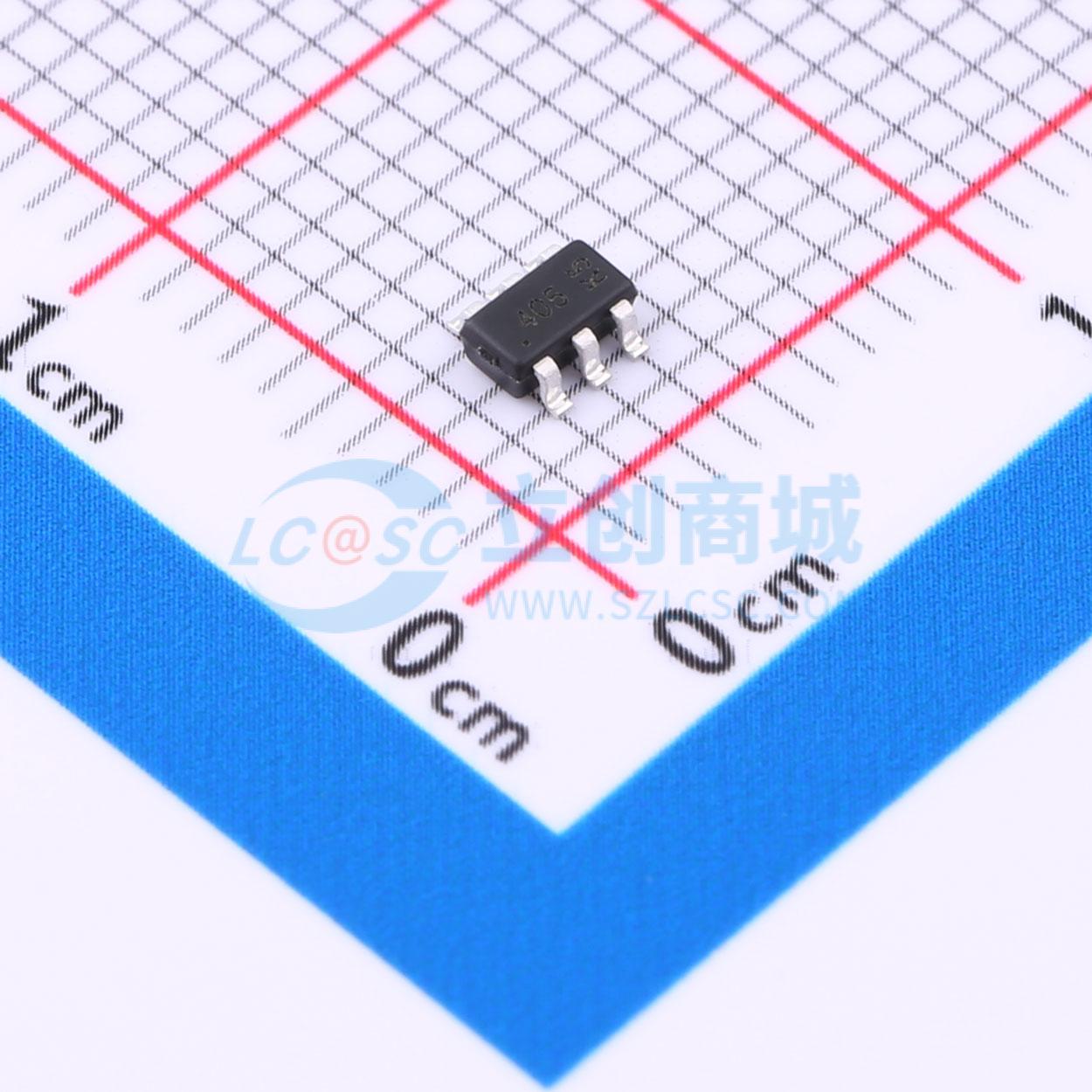

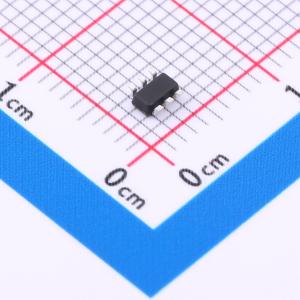

温馨提醒：图片仅供参考，商品以实物为准

BCR405UW6Q-7

BCR405UW6 LED恒流调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCR405UW6单片集成了晶体管、二极管和电阻，用作LED驱动的恒流调节器（CCR）。该器件以预设的50毫安标称值进行调节，可以通过外部电阻调整至100毫安。它被设计用于驱动串行LED，并会在温度升高时减少电流以实现自我保护。作为串联线性CCR工作，用于LED串电流控制，可在高达40V的电源电压应用中使用。由于无需额外的外部组件，此CCR完全集成于SOT26封装内，从而最小化了PCB面积和元件数量。
品牌名称: DIODES(美台)
商品型号: BCR405UW6Q-7
商品编号: C2678925
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.068克(g)

商品参数

商品概述

BCR405UW6 单片集成了晶体管、二极管和电阻，可作为用于 LED 驱动的恒流调节器 (CCR)。该器件预设标称电流为 50mA，可通过外部电阻将电流调节至最高 100mA。它专为驱动串联 LED 而设计，在温度升高时会降低电流以实现自我保护。作为用于 LED 串电流控制的串联线性 CCR，它可用于电源电压高达 40V 的应用中。该 CCR 无需额外的外部组件，完全集成在 SOT26 封装中，可最大限度地减少 PCB 面积和元件数量。

商品特性

采用带发射极电阻的 PNP 射极跟随器进行电流限制的 LED 恒流调节器
输出电流 (Iout) = 50mA ±10% 恒定电流（预设）
输出电流 (Iout) 最高可达 100mA，可通过外部电阻调节
电源电压 (Vs) 最高 40V
SOT26 封装下功耗 (Pd) 最高可达 1W
支持最高 25kHz 的 PWM 调光
负温度系数 (NTC) 可随温度升高降低输出电流 (Iout)
可并联器件以增加调节电流
完全无铅且完全符合 RoHS 标准
无卤素和锑，为“绿色”器件

应用领域

应急照明
标识牌
广告
装饰照明和建筑照明
冰箱、冰柜和自动售货机的零售照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	1.4V~40V
	开关频率	25kHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	50mA
	调光	PWM
	特性	过温保护(OTP)
	工作温度	-55℃~+150℃
	恒流精度	10%
