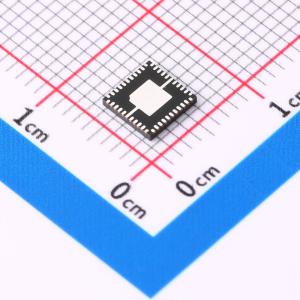

温馨提醒：图片仅供参考，商品以实物为准

IS31FL3237-QFLS4-TR

IS31FL3237 QFLS4 TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款具有36个恒流通道的LED驱动器。每个通道可以通过16位进行脉冲宽度调制（PWM），以实现平滑的LED亮度控制。每个通道都有一个8位输出电流控制寄存器，允许对电流进行微调，以实现丰富的RGB颜色混合，例如纯白光LED应用。每个通道的最大输出电流设计为38mA，可通过一个8位全局控制寄存器进行调节
品牌名称: ISSI(美国芯成)
商品型号: IS31FL3237-QFLS4-TR
商品编号: C2678924
商品封装: QFN-44-EP(5x5)
包装方式: 编带
商品毛重: 0.128571克(g)

商品参数

商品概述

IS31FL3237 是一款具有36个恒流通道的LED驱动器。每个通道都可以通过16位脉宽调制(PWM)实现平滑的LED亮度控制。此外，每个通道都有一个8位输出电流控制寄存器，可以精细调节电流以实现丰富的RGB色彩混合，例如纯白色LED应用。每个通道的最大输出电流设计为38mA，并且可以通过一个8位全局控制寄存器进行调整。IS31FL3237使用专有可编程算法来最小化由MLCC解耦电容引起的可听噪声。所有寄存器都可以通过高速I2C(1MHz)进行编程。

IS31FL3237可以通过将SDB引脚拉低或使用软件关断功能实现最小电流消耗的关断。

IS31FL3237采用QFN-44 (5mm x 5mm)封装，在2.7V至5.5V的工作电压范围内以及-40°C至+125°C的温度范围内工作。

商品特性

2.7V 至 5.5V VCC 供电
与 IS31FL3236/IS31FL3236A（QFN-44，5mm x 5mm）引脚兼容
1MHz I2C 接口，具有读出功能的自动地址增量功能
四个可选 I2C 地址
通过 256/1024/4096/65536 级 PWM 方法调节 LED 亮度
通过 256 级方法调节 LED 直流电流
全局 256 级模拟全局电流控制
可选 PWM 频率
开短路检测功能
温度检测功能
扩频
-40℃ 至 +125℃ 温度范围
QFN-44（5mm x 5mm）封装

应用领域

智能音箱和智能家居设备
家用电器中的LED
手持设备的LED显示

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	122Hz~62kHz
	通道数	36
	输出电流	38mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	6%
