BD9486F-GE2

BD9486F 是一种高效的白色LED驱动器，专为大尺寸LCD设计。BD9486F 配备了一个升压DC-DC转换器，使用LED阵列作为光源。BD9486F 具有一些针对故障条件的保护功能，如过电压保护（OVP）、DC-DC的过电流限制保护（OCP）、LED OCP保护以及过升压保护（FBMAX）。因此，它适用于广泛的输出电压范围内的故障安全设计。

特性：

• 电流模式的DC-DC转换器
• 关机时VOUT放电功能
• LED保护电路（过升压保护、LED OCP保护）
• 输出电压Vout的过电压保护（OVP）
• 可调软启动
• 可调DC-DC振荡频率
• 宽范围模拟调光0.2V至3.0V
• 功率级输入电压的UVLO检测

应用：

• 电视、计算机显示器、LCD背光

关键规格：

• 工作电源电压范围：9.0V至18.0V
• DC-DC振荡频率：150kHz（RT = 100kΩ）
• 工作电流：2.6mA（典型值）
• 工作温度范围：-40°C至+85°C

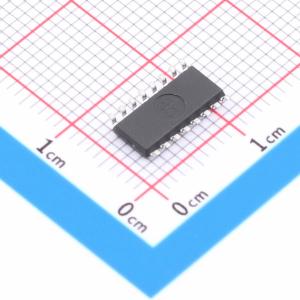

封装：

• SOP16
• W（典型值）x D（典型值）x H（最大值）：10.00mm x 6.20mm x 1.71mm
• 引脚间距：1.27mm

• 电视，计算机显示器，液晶背光
