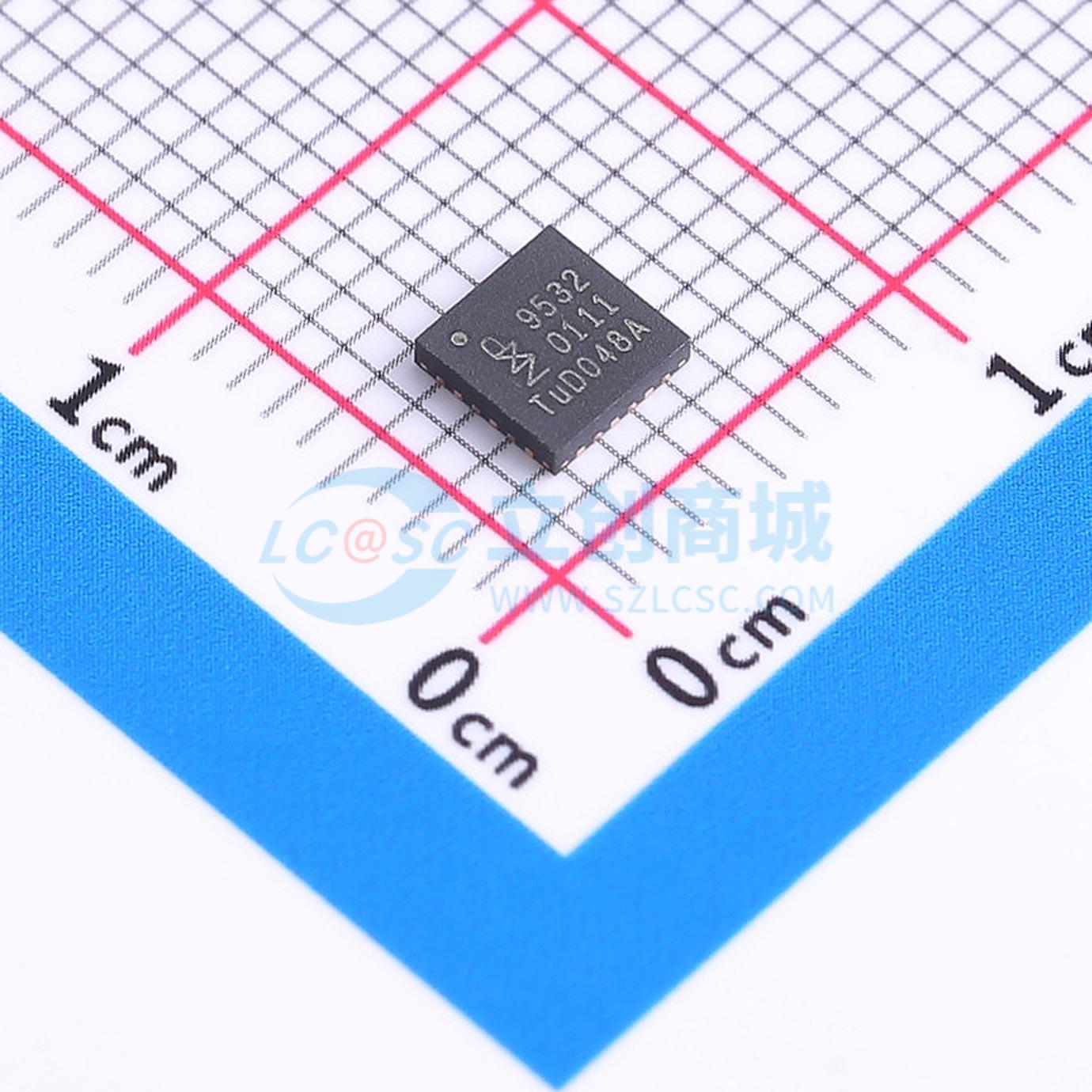

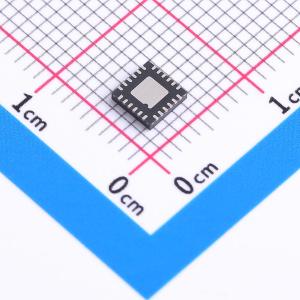

PCA9532BS,118

I2C,PWM调光

描述

是一款16位I²C总线和SMBus I/O扩展器，针对红/绿/蓝 (RGB) 颜色混合和背光应用中的LED调光进行了优化，可实现256级离散调光。包含一个内部振荡器，具有两个用户可编程的闪烁速率和占空比，并与输出PWM耦合。通过将闪烁速率设置得足够高（>100Hz），使闪烁不可见，然后使用占空比来改变LED点亮的时间，从而控制LED的平均电流和亮度。初始设置序列为每个单独的PWM编程两个闪烁速率/占空比。此后，总线主控只需发出一个命令，即可将单个LED打开、关闭、以闪烁速率1或闪烁速率2闪烁。根据编程的频率和占空比，闪烁速率1和闪烁速率2将使LED呈现不同的亮度，或实现长达1.69秒的闪烁周期

品牌名称

NXP(恩智浦)

商品型号

PCA9532BS,118

商品编号

C2678909

商品封装

HVQFN-24-EP(4x4)​

包装方式

编带

商品毛重

0.001克(g)
