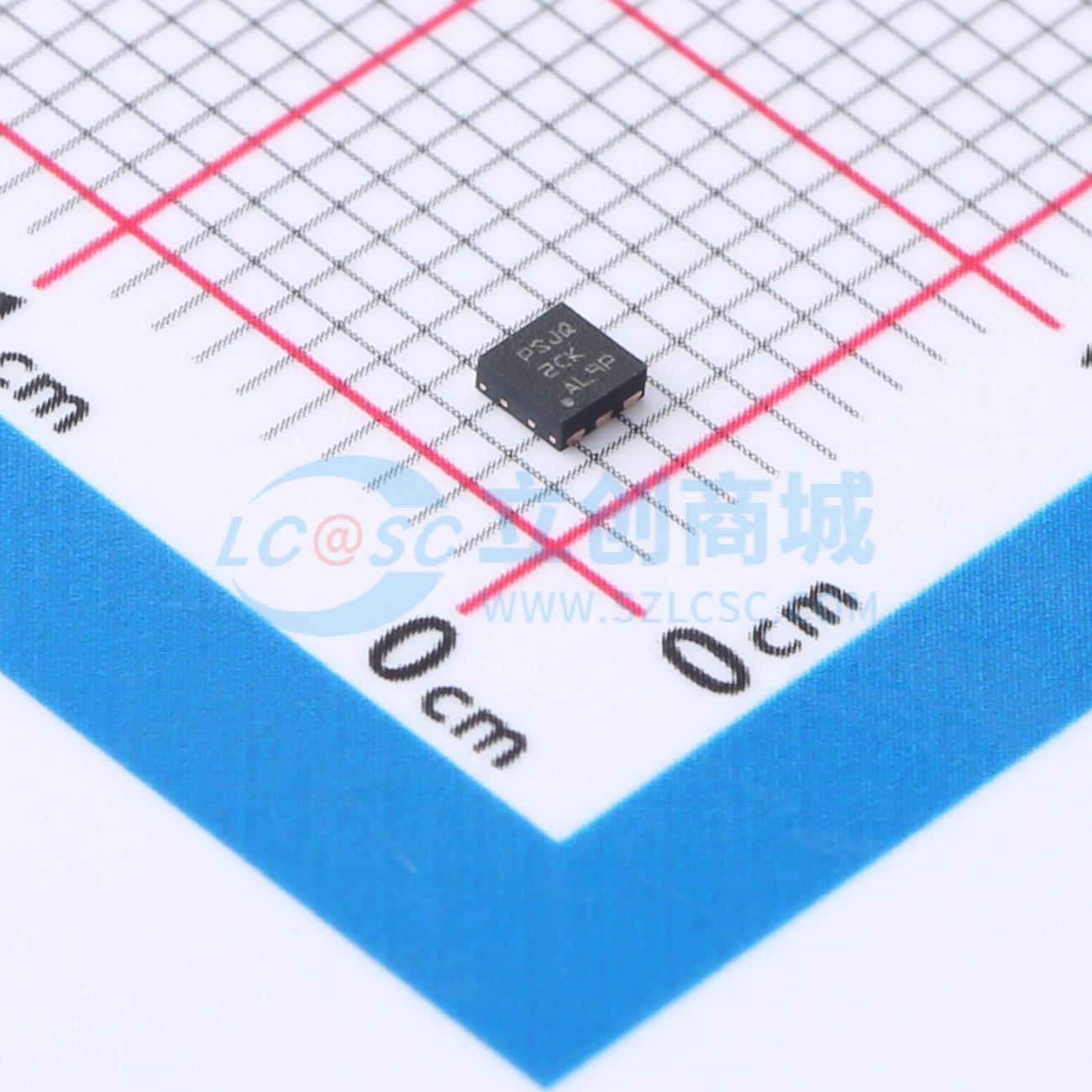

TPS61161QDRVRQ1

TPS61161-Q1是一款内置额定电压为40 V开关FET的升压转换器，可驱动多达10个串联的LED。该升压转换器以600 kHz的固定开关频率运行，以减少输出纹波、提高转换效率，并允许使用小型外部元件。 如典型应用所示，默认白光LED电流通过外部传感电阻Rset设置，反馈电压调节为200 mV。在工作期间，可通过CTRL引脚使用单线数字接口（EasyScale协议）控制LED电流。或者，也可将脉冲宽度调制（PWM）信号施加到CTRL引脚，通过占空比来确定反馈参考电压。无论是数字模式还是PWM模式，TPS61161-Q1都不会使LED电流产生突变，因此不会在输出电容上产生可听噪声。为实现最大程度的保护，该器件具备集成式LED开路保护功能，可在LED开路时禁用TPS61161-Q1，防止输出超过绝对最大额定值。 TPS61161采用节省空间的2 mm × 2 mm QFN（DRV）封装，并带有散热焊盘。

• 符合汽车应用要求
• 2.7 V至18 V输入电压范围
• 针对10个LED的38 V LED开路保护
• 200 mV参考电压，精度为±2%
• 灵活的数字和PWM亮度控制
• 内置软启动
• 效率高达90%
• 2.50 mm×2.50 mm×0.8 mm 6引脚QFN（DRV）封装，带散热焊盘

• 汽车仪表盘背光
• 高亮度LED照明
• 白光LED背光
• 媒体规格显示屏
