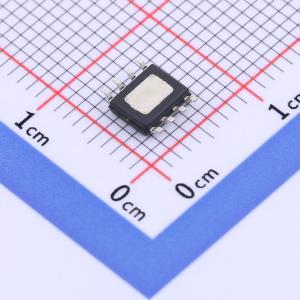

CL7SG-G

带使能输入的100 mA恒流线性LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款固定电流线性稳压器，设计用于在标称12V、24V和48V电源下以100 mA驱动高亮度LED。其最高额定值为90V，无需额外的瞬态保护电路即可承受瞬态。采用8引脚SOIC（带散热片）封装。一个低电平有效使能输入(EN(overline))允许对LED进行逻辑电平控制，以实现开/关控制或PWM调光。使能输入具有100 kΩ下拉电阻。对于不需要使能输入的应用，请参考CL6数据手册。当标称管芯温度达到135℃时，过温保护电路会关闭所有三个通道。当管芯温度降至105℃以下时，恢复正常运行。
品牌名称: MICROCHIP(美国微芯)
商品型号: CL7SG-G
商品编号: C2678892
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

CL7是一款固定电流线性稳压器，设计用于在标称12V、24V和48V电源下以100 mA电流驱动高亮度LED。其最高额定电压为90V，无需额外的瞬态保护电路即可承受瞬态电压。CL7采用8引脚SOIC（带散热片）封装。低电平有效使能输入（EN）可实现LED的逻辑电平控制，用于开关控制或PWM调光。使能输入具有100 kΩ下拉电阻。对于不需要使能输入的应用，请参考CL6数据手册。当标称管芯温度达到135℃时，过温保护电路将关闭所有三个通道。当管芯温度降至105℃以下时，恢复正常工作。

商品特性

100 mA ±5%恒流驱动器
内置反极性保护
逻辑电平使能
可通过EN引脚调光
过温保护
最高额定电压90V，具备抗瞬态能力

应用领域

手电筒
特殊照明
低压标识照明
低压照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	6.5V~90V
	开关频率	-
	通道数	1
	输出电压	4V~90V

	属性	参数值
	输出电流	100mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+119℃
	恒流精度	5%
