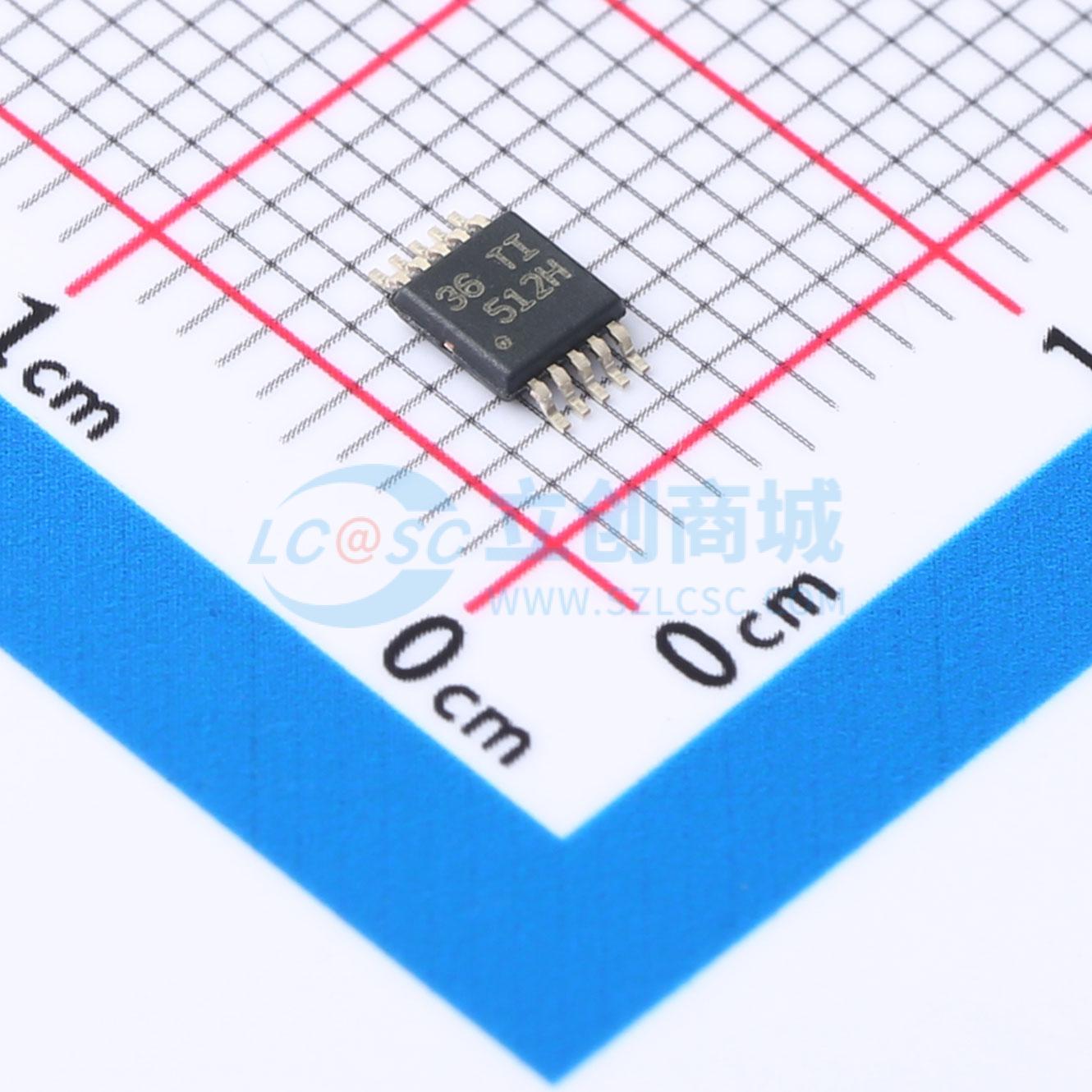

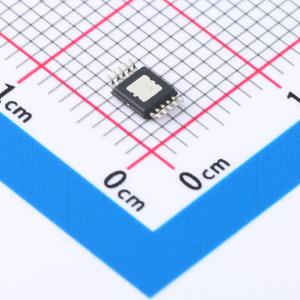

温馨提醒：图片仅供参考，商品以实物为准

TPS92512HVDGQT

具有集成模拟电流调节功能的2.5A降压发光二极管（LED）驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92512/HV 为 2.5A 降压电流稳压器，其集成有 MOSFET，用于驱动高电流 LED。这两款 LED 驱动器的输入电压上限分别为 42V 和 60V (HV)，并且可在峰值电流模式控制下以用户选择的固定频率工作，同时可提供出色的线路和负载调节性能。 TPS92512/HV LED 驱动器特有分别用于模拟调光和脉宽调制(PWM) 调光的独立输入，并且不会影响到亮度控制，对比度分别高达 10:1 和 100:1 以上。
品牌名称: TI(德州仪器)
商品型号: TPS92512HVDGQT
商品编号: C2678896
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.0564克(g)

商品参数

商品概述

TPS92512/HV 为 2.5A 降压电流稳压器，其集成有 MOSFET，用于驱动高电流 LED。这两款 LED 驱动器的输入电压上限分别为 42V 和 60V (HV)，并且可在峰值电流模式控制下以用户选择的固定频率工作，同时可提供出色的线路和负载调节性能。

TPS92512/HV LED 驱动器特有分别用于模拟调光和脉宽调制(PWM) 调光的独立输入，并且不会影响到亮度控制，对比度分别高达 10:1 和 100:1 以上。PWM 输入符合低压逻辑标准，可轻松连接各类微控制器。通过 IADJ 输入，可使用 0V 至 1.8V 的外部信号在 0V 至 300mV 范围内调整模拟 LED 电流设定值。

对于使用两个或两个以上 TPS92512/HV LED 驱动器的多灯串应用，可通过外部时钟来过驱动内部振荡器，以确保所有转换器工作在同一频率下，从而降低出现拍频的几率并简化系统电磁干扰(EMI) 滤波设计。该器件具有一个带滞后功能的可调节输入欠压闭锁(UVLO)引脚，可根据具体的电源电压条件灵活设置起始/停止电压。

TPS92512 具有逐周期过流保护和热关断保护。该器件采用 10 引脚 HVSSOP PowerPAD 封装。

商品特性

集成 200mΩ 高侧金属氧化物半导体场效应晶体管(MOSFET)
4.5V 至 42V 输入电压范围（TPS92512HV 为 4.5V 至 60V）
0V 至 300mV 可调基准电压
±5% LED 电流精度
100kHz 至 2MHz 开关频率范围
专用脉宽调制(PWM) 调光输入
可调节欠压闭锁
过流保护
过热保护
MSOP - 10 封装，采用 PowerPAD

应用领域

街道照明
紧急/出口照明
一般工业和商业用照明
零售照明
电器照明
运输照明
立体发光字光条

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~60V
	开关频率	2MHz
	通道数	1
	输出电压	65V
	输出电流	2.5A

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
